| MOQ: | 1pc |
| giá bán: | Có thể đàm phán |
| bao bì tiêu chuẩn: | Trường hợp gỗ dán phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
| phương thức thanh toán: | T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram |
| khả năng cung cấp: | 500 chiếc / Môn |

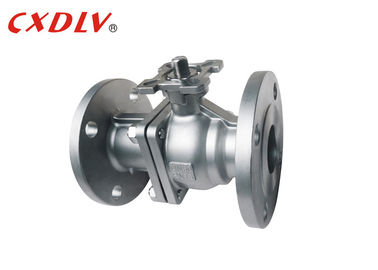

DIN Ball Flanged Ball Valve ISO5211 Pad có Tay cầm hoặc Thiết bị truyền động
Thông số kỹ thuật
DIN bóng nổi Van
Tiêu chuẩn áp dụng:
- Thiết kế và sản xuất: DIN 3357 / 1,2EN12516-1
- Kết nối: DIN2542 ~ DIN2545, En1092
- Kiểm tra chống cháy: API607 thứ 4 năm 1993
- Kiểm tra và kiểm tra: DIN3230 / 3, En12266
Phạm vi kích thước:
- 1/2 "~ 8"
Mức áp suất:
- DIN PN10 PN16 PN25 PN40
Phạm vi nhiệt độ:
- -20 ° C ~ 185 ° C
| PN (Mpa) | ĐN | L | E | φB | φC | T | f | N-h | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
| 1.6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 120 | 105 | 75 | 58 | 18 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 125 | 115 | 85 | 68 | 18 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 130 | 140 | 100 | 78 | 18 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 150 | 165 | 125 | 102 | 18 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | 170 | 185 | 145 | 122 | 20 | 3 | 4-18 | 104 | 153 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
| 80 | 180 | 200 | 160 | 138 | 20 | 3 | 8-18 | 114 | 163 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
| 100 | 190 | 220 | 180 | 158 | 20 | 3 | 8-18 | 140 | 182 | 400 | 17 | 17 | KHÔNG | 11 | KHÔNG | 102 | |
| 125 | 325 | 250 | 210 | 188 | 22 | 3 | 8-18 | 183 | 260 | 500 | 27 | 27 | 14 | KHÔNG | 125 | KHÔNG | |
| 150 | 350 | 285 | 240 | 212 | 22 | 3 | 8-22 | 202 | 280 | 800 | 27 | 27 | 14 | KHÔNG | 125 | 140 | |
| 200 | 400 | 340 | 295 | 268 | 24 | 3 | 12-22 | 253 | - | 1100 | 27 | 27 | 14 | KHÔNG | 125 | 140 |
Ứng dụng
* Có thể áp dụng nhiều loại ứng dụng, từ đường kính nhỏ đến vài mm, mét lớn, từ chân không cao đến áp suất cao.
* Van bi đã được sử dụng rộng rãi trong dầu mỏ, hóa chất, sản xuất điện, giấy, năng lượng nguyên tử, hàng không, tên lửa và các bộ phận khác, cũng như cuộc sống hàng ngày của người dân.
Lợi thế
1. Kháng chất lỏng, hệ số kháng ống có cùng chiều dài bằng nhau.
2. Cấu trúc đơn giản, kích thước nhỏ, trọng lượng nhẹ.
3. Đóng và đáng tin cậy vật liệu bề mặt niêm phong bằng nhựa được sử dụng rộng rãi, niêm phong, và đã được sử dụng rộng rãi trong hệ thống chân không.
4. Dễ dàng vận hành, mở và đóng nhanh chóng, từ mở hoàn toàn đến đóng hoàn toàn miễn là xoay 90 °, để tạo điều kiện cho điều khiển từ xa.
5. Dễ dàng bảo trì, van bi đơn giản, con dấu nói chung là các hoạt động, việc thay thế tháo lắp thuận tiện hơn.
6. Trong bề mặt mở hoàn toàn hoặc đóng hoàn toàn, bề mặt niêm phong và bóng cách ly điện môi và chỗ ngồi, thông qua phương tiện truyền thông, sẽ không gây xói mòn bề mặt niêm phong van.
Lựa chọn người mẫu
DIN 2PC Cổng bóng nổi đầy đủ
| Tiêu chuẩn | ANSI | GB | JIS | DIN |
| Sức ép | 150LB 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Mô hình | 1) Mô hình nền tảng cao 2) Mô hình xử lý | |||
