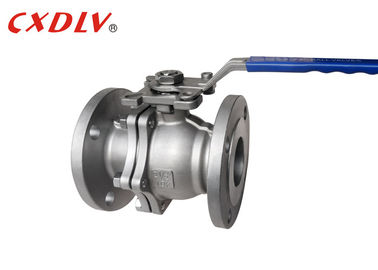

JIS 20K 2PC Van bi thép đúc ISO5211 Tấm gắn trực tiếp cho động cơ

JIS 20K 2PC Van bi thép đúc ISO5211 Tấm gắn trực tiếp cho động cơ

MOQ: 1pc
giá bán: Có thể đàm phán
bao bì tiêu chuẩn: Vỏ gỗ dán phù hợp theo cấu trúc van khác nhau
Thời gian giao hàng: 5 ~ 25 ngày làm việc
phương thức thanh toán: T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram
khả năng cung cấp: 500 chiếc / Môn
Thông tin chi tiết
Nguồn gốc
Trung Quốc
Hàng hiệu
CXDLV
Chứng nhận
CE&ISO
Số mô hình
Q41F
Cơ thể vật liệu:
SS304 SS316
Chất liệu bóng:
CF8, CF8M
Chất liệu ghế:
PTFE
Tiêu chuẩn:
GB, ANSI, JIS, DIN
Kích thước:
DN15 ~ DN200
Áp lực:
10K 20K
Làm nổi bật:

van bi cf8m

,

van bi mặt bích

Mô tả sản phẩm

JIS 20K 2PC Van bi thép đúc ISO5211 Tấm gắn trực tiếp cho động cơ

Thông số kỹ thuật

Van bi

Tiêu chuẩn áp dụng:
- Thiết kế và sản xuất: ASME B16. 34, API608

- Kết nối: JIS B2212 ~ B213

- Kiểm tra và kiểm tra: JIS B2003, API6D

- Kích thước mặt đối mặt: JIS B2002

Phạm vi kích thước:
- DN15 ~ DN200

Mức áp suất:
- JIS 10K 20K
Phạm vi nhiệt độ:
- - 20 ° C ~ 185 ° C

Phần mở và đóng van bi (bóng) được điều khiển bởi thân van và xoay quanh trục của thân van. Nó chủ yếu được sử dụng để cắt hoặc bật môi trường trong đường ống, và cũng có thể được sử dụng để điều chỉnh và kiểm soát chất lỏng. Mô hình tiện ích có các ưu điểm về cấu trúc nhỏ gọn, niêm phong đáng tin cậy, cấu trúc đơn giản và bảo trì thuận tiện, bề mặt niêm phong và bề mặt hình cầu thường ở trạng thái khép kín, không dễ bị ăn mòn bởi phương tiện, dễ vận hành và bảo trì .

Sức ép Kích thước φD L E φB φC T f N-h H H1 W M P A1 A2 B1 B2
JIS 10K 15 15 108 95 70 52 12 1 4-15 48 79 135 9 9 6 6 36 42
20 20 117 100 75 58 14 1 4-15 53 84 135 9 9 6 6 36 42
25 25 127 125 90 70 14 1 4-19 64 95 170 11 11 6 7 42 50
32 32 140 135 100 80 16 2 4-19 71 103 170 11 11 6 7 42 50
40 38 165 140 105 85 16 2 4-19 76 111 200 14 14 7 9 50 70
50 50 178 155 120 100 16 2 4-19 85 120 200 14 14 7 9 50 70
65 Liên hệ với chúng tôi một cách tự do
80
100
125
150
200


Ứng dụng

Thích hợp cho môi trường làm việc chung như nước, dung môi, axit và khí tự nhiên, nhưng cũng phù hợp với môi trường có điều kiện làm việc khắc nghiệt, như oxy, hydro peroxide, metan và ethylene, được sử dụng rộng rãi trong các ngành công nghiệp khác nhau.

Sức mạnh

1. Điện trở của chất lỏng là nhỏ: tiết diện của ống nối giữa quả cầu và thân van bằng nhau, và đường hình cầu được nối với nhau bằng một vòng cung, và môi trường đi qua quả cầu, và điện trở chất lỏng nhỏ .
2. Hiệu suất bịt kín tốt: Ghế van sử dụng vật liệu PTFE có độ biến dạng đàn hồi nhất định và cường độ cao, đạt được hiệu suất bịt kín tốt và đảm bảo sự ổn định của van.
3. Tuổi thọ dài: lõi van và ánh sáng nhìn thấy vật liệu cổ được làm bằng thép không gỉ Austenitic, và vật liệu ghế van được làm bằng PTFE, có thể đạt được khả năng chống ăn mòn tốt và kéo dài tuổi thọ của van.

Lựa chọn người mẫu

Van cầu nổi 2PC Full Port

Tiêu chuẩn ANSI GB JIS DIN
Sức ép 150LB / 300LB PN16 / PN25 / PN40 10K / 20K PN16 / PN40
Matreial 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB
Mô hình 1) Mô hình nền tảng cao 2) Mô hình xử lý
