Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Cơ thể vật liệu: | SS304 SS316 | Chất liệu bóng: | CF8, CF8M |
|---|---|---|---|
| Chất liệu ghế: | PTFE | Cấu trúc: | Van bi wafer |
| Kích thước: | DN15 ~ DN200 | Mô hình: | Q71F |
| Điểm nổi bật: | van bi cf8m,van bi inox |
||

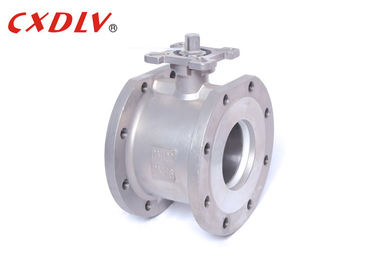

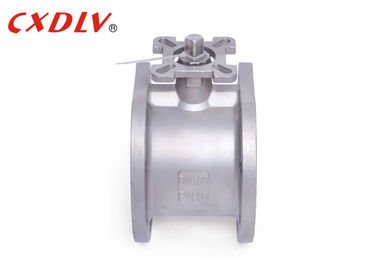

Van thép không gỉ Q71F 3 inch
Tính năng sản phẩm
1 quả cầu wafer Ball Valve
Tiêu chuẩn áp dụng:
- Thiết kế và sản xuất: GB / T12237 / 1989
- Kết nối: JB / T79
- Kiểm tra chống cháy: GB / T13927 - 1992
Phạm vi kích thước:
- DN15 ~ DN200
Áp suất danh nghĩa:
- 1.6 ~ 4.0 MPa
Phạm vi nhiệt độ:
- - 20 ° C ~ 350 ° C
Van bi wafer với cấu trúc đơn giản, kích thước nhỏ và trọng lượng nhẹ, hơn nữa, chỉ bao gồm một vài bộ phận. Hơn nữa, nó có thể được vận hành nhanh chóng bằng cách xoay 90 °, và vật phẩm có đặc tính kiểm soát chất lỏng tốt. Khi van bi ở vị trí mở hoàn toàn, độ dày của tấm van là điện trở duy nhất khi môi trường chảy qua thân van, do đó độ sụt áp do van tạo ra là nhỏ.
| Kích thước | φđ | φR | φC | φD | R | T | L | |
| 15 | 1/2 " | 15 | 45 | 65 | 95 | 2 | 14 | 35 |
| 20 | 3/4 " | 20 | 55 | 75 | 105 | 2 | 14 | 38 |
| 25 | 1 " | 25 | 65 | 85 | 115 | 2 | 14 | 42 |
| 32 | 1 1/4 " | 32 | 78 | 100 | 135 | 2 | 16 | 50 |
| 40 | 1 1/2 " | 38 | 85 | 110 | 145 | 3 | 16 | 62 |
| 50 | 2 " | 50 | 100 | 125 | 160 | 3 | 16 | 72 |
| 65 | 2 1/2 " | 63,5 | 120 | 145 | 180 | 3 | 18 | 95 |
| 80 | 3 " | 76 | 135 | 160 | 195 | 3 | 20 | 118 |
| 100 | 4" | 95 | 155 | 180 | 215 | 3 | 20 | 140 |
| 125 | 5 " | 118 | 185 | 210 | 245 | 3 | 22 | 195 |
| 150 | 6 " | 142 | 210 | 240 | 280 | 3 | 24 | 225 |
Ứng dụng
Van wafer được sử dụng rộng rãi trong: hóa chất, hóa dầu, luyện kim, dược phẩm, thực phẩm và các ngành công nghiệp khác trong SO2, hơi nước, không khí, khí amoniac, khí CO2, dầu, nước, nước muối, dung dịch kiềm, nước biển, axit nitric, axit clohydric, axit sunfuric, axit photphoric Môi trường được sử dụng như một thiết bị điều tiết và tắt trên đường ống.
Sức mạnh của Van bi
1. Thiết kế độc đáo của lệch tâm làm cho việc truyền không ma sát giữa các bề mặt làm kín, giúp kéo dài tuổi thọ của van.
2. Ghế đàn hồi được tạo ra bởi mô-men xoắn.
3. Thiết kế nêm khéo léo làm cho van có chức năng niêm phong tự động chặt chẽ và chặt chẽ hơn, với độ rò rỉ và bù trừ giữa các bề mặt niêm phong.
4. Kích thước nhỏ, trọng lượng nhẹ, trọng lượng nhẹ và dễ lắp đặt.
5. Thiết bị điện và khí nén có thể được cấu hình theo yêu cầu của người dùng để đáp ứng nhu cầu điều khiển từ xa và điều khiển chương trình.
6. Vật liệu ghế thay thế có thể được áp dụng cho nhiều phương tiện truyền thông.
Lựa chọn người mẫu
Van bi
| Mẫu số | Áp lực công việc / Mpa | Nhiệt độ áp dụng / ℃ | Áp dụng trung bình |
| Q71F-16P | 1.6 | PTFE≤150 PPL≤250 | Nitrose |
| Q71F-25P | 2,5 | Nitrose | |
| Q71F-16Ti | 1.6 | Phương pháp ăn mòn oxy hóa | |
| Q71F-25Ti | 2,5 | Phương pháp ăn mòn oxy hóa |
