MOQ: | 1pc |
giá bán: | Có thể đàm phán |
bao bì tiêu chuẩn: | Vỏ gỗ dán phù hợp theo cấu trúc van khác nhau |
Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
phương thức thanh toán: | T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram |
khả năng cung cấp: | 500 chiếc / Môn |

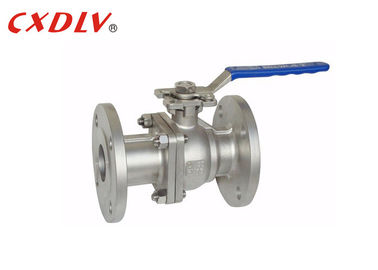

Thiết bị truyền động điện áp suất cao Cổng đầy đủ Hai mảnh Van bi Mặt bích đôi
Thông số kỹ thuật
Van bi nền tảng cao
Tiêu chuẩn áp dụng:
- Thiết kế và sản xuất: GB12237-89
- Kết nối: JB / T79
- Kiểm tra chống cháy: API607 thứ 4 năm 1993
- Kiểm tra và kiểm tra: GB / T13927-1992
Phạm vi kích thước:
- DN15 ~ DN200
Mức áp suất:
- GB PN16 PN25 PN40
Phạm vi nhiệt độ:
- -20 ° C ~ 185 ° C
Van bi, thành viên đóng và mở (hình cầu) được điều khiển bởi thân van và xoay quanh trục của van bi. Nó cũng có thể được sử dụng để điều tiết và kiểm soát chất lỏng. Van bi đa chiều không chỉ có thể điều khiển linh hoạt hợp lưu, tách và chuyển đổi hướng dòng chảy của phương tiện, mà còn có thể đóng bất kỳ kênh nào và kết nối hai kênh còn lại.
PN (Mpa) | ĐN | L | E | φB | φC | T | f | N-h | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | Liên hệ với chúng tôi một cách tự do | ||||||||||||||||
80 | |||||||||||||||||
100 | |||||||||||||||||
125 | |||||||||||||||||
150 | |||||||||||||||||
200 |
Ứng dụng
Van bi được sử dụng rộng rãi trong lọc dầu, đường ống dài, hóa chất, giấy, dược phẩm, bảo tồn nước, năng lượng điện, đô thị, thép và các ngành công nghiệp khác.
Lợi thế
1. Độ bền chất lỏng nhỏ: van bi khí nén là nhỏ nhất trong số các chất lỏng của tất cả các loại van, thậm chí van khí nén có đường kính giảm, sức cản của chất lỏng là khá nhỏ.
2. Phốt thân là đáng tin cậy: Vì thân van chỉ quay và không di chuyển lên xuống, nên niêm phong của thân van không dễ bị phá vỡ, và khả năng bịt kín tăng khi tăng áp suất trung bình.
3. Hiệu suất bịt kín của ghế van là tốt: vòng đệm làm bằng vật liệu đàn hồi như PTFE rất dễ bịt kín, và khả năng bịt kín của van bi khí nén tăng khi tăng áp suất trung bình.
Lựa chọn người mẫu
Van bi cao áp
Tiêu chuẩn | ANSI | GB | JIS | DIN |
Sức ép | 150LB / 300LB | PN16 / PN25 | 10K / 20K | PN16 / PN25 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
Mô hình | 1) Mô hình nền tảng cao 2) Mô hình xử lý |
![]() |
