Thông tin chi tiết sản phẩm:
Thanh toán:
|
Van: | CF8 | Trái bóng: | CF8 |
---|---|---|---|
Chất liệu ghế: | PTFE | Tiêu chuẩn: | ANSI |
Kích thước: | 1/2 "~ 8" | Cấu trúc: | Cổng đầy đủ |
Điểm nổi bật: | van bi cf8m,van bi mặt bích |

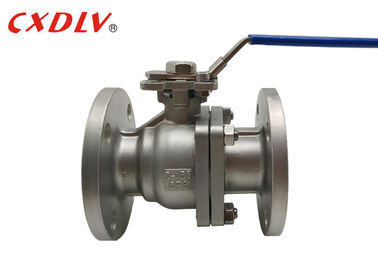

Van bi mặt bích bằng thép không gỉ Class 150LB CF8 hoạt động bằng tay cầm
Thông số kỹ thuật
Đúc van bi nổi
Tiêu chuẩn áp dụng:
- Thiết kế và sản xuất: GB12237-89
- Kết nối: JB / T79
- Kiểm tra chống cháy: API607 thứ 4 năm 1993
- Kiểm tra và kiểm tra: GB / T13927-1992
Phạm vi kích thước:
- 1/2 "~ 8"
Mức áp suất:
- CL ASME, 150, 300
Phạm vi nhiệt độ:
- -20 ° C ~ 185 ° C
* Class 150LB 2 mảnh thép không gỉ mặt bích Van cổng đầy đủ
Van bi mặt bích có loại kết nối khác với các van bi khác mà chúng tôi mang theo. Đồng nghĩa với việc kết nối với một kết nối mặt bích khác, các van điện tử cho phép làm sạch và thay thế dễ dàng hơn.
Sức ép | Kích thước | φD | L | E | φB | φC | T | f | N-h | H | H1 | W | M | P |
Lớp150 | 1/2 " | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1.6 | 4-16 | 48 | 79 | 135 | 9 | 9 |
3/4 " | 19 | 117 | 98 | 70 | 43 | 11,5 | 1.6 | 4-16 | 53 | 84 | 135 | 9 | 9 | |
1 " | 25 | 127 | 108 | 79,5 | 51 | 12 | 1.6 | 4-16 | 64 | 95 | 170 | 11 | 11 | |
1 1/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | 4-16 | 71 | 103 | 170 | 11 | 11 | |
1 1/2 " | 38 | 165 | 127 | 98,5 | 73 | 15 | 1.6 | 4-16 | 76 | 111 | 200 | 14 | 14 | |
2 " | 51 | 178 | 152 | 120,5 | 92 | 16 | 1.6 | 4-19 | 85 | 120 | 200 | 14 | 14 | |
2 1/2 " | Thêm thông số kỹ thuật, liên hệ với chúng tôi một cách tự do | |||||||||||||
3 " | ||||||||||||||
4" | ||||||||||||||
5 " | ||||||||||||||
6 " | ||||||||||||||
số 8" |
Giới thiệu ngắn gọn
Cấu trúc của van bi nổi là nổi. Dưới tác động của áp suất trung bình, quả bóng có thể tạo ra một sự dịch chuyển nhất định và ấn vào bề mặt niêm phong ở đầu ra để đảm bảo độ kín của đầu ra.
Van bi nổi có cấu trúc đơn giản và hiệu suất bịt kín tốt, nhưng tải trọng của quả bóng chịu trong môi trường làm việc được truyền đến vòng đệm đầu ra, vì vậy cần xem xét liệu vật liệu vòng đệm có chịu được tải trọng làm việc không môi trường hình cầu. Cấu trúc này được sử dụng rộng rãi trong van bi áp suất trung bình và thấp.
Sức mạnh của Van bi
1. Điện trở của chất lỏng nhỏ và van bi đầy đủ gần như không có dòng chảy.
2. Cấu trúc đơn giản, kích thước nhỏ và trọng lượng nhẹ.
3. Nó có hai mặt niêm phong, và vật liệu làm kín bề mặt của van bi được sử dụng rộng rãi trong các loại nhựa khác nhau, và có hiệu suất bịt kín tốt và có thể đạt được độ kín hoàn toàn. Nó cũng đã được sử dụng rộng rãi trong các hệ thống chân không.
Lựa chọn người mẫu
Van cầu nổi 2PC Full Port
Tiêu chuẩn | ANSI | GB | JIS | DIN |
Sức ép | 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
Mô hình | 1) Mô hình nền tảng cao 2) Mô hình xử lý |
