| MOQ: | 1pc |
| giá bán: | Có thể đàm phán |
| bao bì tiêu chuẩn: | Vỏ gỗ dán phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
| phương thức thanh toán: | T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram |
| khả năng cung cấp: | 500 chiếc / Môn |

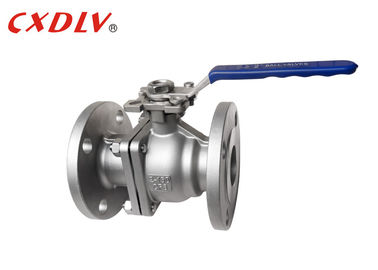

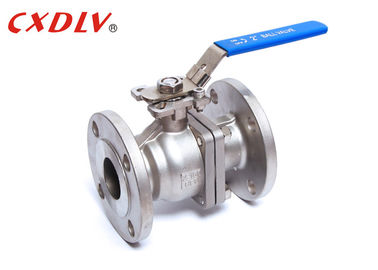

Bình thường áp suất mặt bích Van tay cầm đòn bẩy 150LB DN50 Nền tảng cao
Thông số kỹ thuật
Van bi 150LB
Tiêu chuẩn áp dụng:
- Thiết kế và sản xuất: GB12237-89
- Kết nối: JB / T79
- Kiểm tra chống cháy: API607 thứ 4 năm 1993
- Kiểm tra và kiểm tra: GB / T13927-1992
Phạm vi kích thước:
- 1/2 "~ 8"
Mức áp suất:
- CL ASME, 150, 300
Phạm vi nhiệt độ:
- -20 ° C ~ 185 ° C
* Class 150LB 2 mảnh thép không gỉ mặt bích Van cổng đầy đủ
Van bi mặt bích có loại kết nối khác với các van bi khác mà chúng tôi mang theo. Được kết nối với một kết nối mặt bích khác, các van cho phép làm sạch và thay thế dễ dàng hơn.
| Sức ép | Kích thước | φD | L | E | φB | φC | T | f | N-h | H | H1 | W | M | P |
| Lớp150 | 1/2 " | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1.6 | 4-16 | 48 | 79 | 135 | 9 | 9 |
| 3/4 " | 19 | 117 | 98 | 70 | 43 | 11,5 | 1.6 | 4-16 | 53 | 84 | 135 | 9 | 9 | |
| 1 " | 25 | 127 | 108 | 79,5 | 51 | 12 | 1.6 | 4-16 | 64 | 95 | 170 | 11 | 11 | |
| 1 1/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | 4-16 | 71 | 103 | 170 | 11 | 11 | |
| 1 1/2 " | 38 | 165 | 127 | 98,5 | 73 | 15 | 1.6 | 4-16 | 76 | 111 | 200 | 14 | 14 | |
| 2 " | 51 | 178 | 152 | 120,5 | 92 | 16 | 1.6 | 4-19 | 85 | 120 | 200 | 14 | 14 | |
| 2 1/2 " | Thêm thông số kỹ thuật, liên hệ với chúng tôi một cách tự do | |||||||||||||
| 3 " | ||||||||||||||
| 4" | ||||||||||||||
| 5 " | ||||||||||||||
| 6 " | ||||||||||||||
| số 8" | ||||||||||||||
Giới thiệu ngắn gọn
Cấu trúc của van bi nổi là nổi. Dưới tác động của áp suất trung bình, quả bóng có thể tạo ra một sự dịch chuyển nhất định và ấn vào bề mặt niêm phong ở đầu ra để đảm bảo độ kín của đầu ra.
Van bi nổi có cấu trúc đơn giản và hiệu suất bịt kín tốt, nhưng tải trọng của quả bóng chịu tác dụng của môi trường làm việc đều được truyền đến vòng đệm đầu ra, vì vậy cần xem xét liệu vật liệu vòng đệm có chịu được tải trọng làm việc không môi trường hình cầu. Cấu trúc này được sử dụng rộng rãi trong van bi áp suất trung bình và thấp.
Sức mạnh
1. Dễ dàng vận hành, mở và đóng nhanh chóng, từ mở hoàn toàn đến tắt hoàn toàn miễn là xoay 90 °, dễ kiểm soát trên khoảng cách xa.
2. bảo trì thuận tiện, van bi có cấu trúc đơn giản, vòng đệm thường hoạt động, và thuận tiện để tháo rời và thay thế.
13. Khi mở hoàn toàn hoặc đóng hoàn toàn, bề mặt niêm phong của bóng và ghế van được cách ly với môi trường. Khi môi trường đi qua, nó sẽ không gây xói mòn bề mặt niêm phong của van.
Lựa chọn người mẫu
Van cầu nổi 2PC Full Port
| Tiêu chuẩn | ANSI | GB | JIS | DIN |
| Sức ép | 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Mô hình | 1) Mô hình nền tảng cao 2) Mô hình xử lý | |||
