| MOQ: | 1pc |
| giá bán: | Có thể đàm phán |
| bao bì tiêu chuẩn: | Vỏ gỗ dán phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
| phương thức thanh toán: | T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram |
| khả năng cung cấp: | 500 chiếc / Môn |

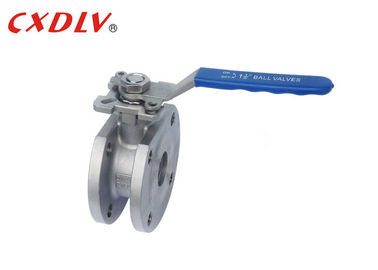

Nền tảng cao CF8 SS304 DN50 Ý wafer Van bóng 1 mảnh bằng thiết bị truyền động
Tính năng sản phẩm
1 quả cầu wafer Ball Valve
Tiêu chuẩn áp dụng:
- Thiết kế và sản xuất: GB / T12237 / 1989
- Kết nối: JB / T79
- Kiểm tra chống cháy: GB / T13927 - 1992
Phạm vi kích thước:
- DN15 ~ DN200
Áp suất danh nghĩa:
- 1.6 ~ 4.0 MPa
Phạm vi nhiệt độ:
- - 20 ° C ~ 350 ° C
So với van bi thông thường, van bi Q71F wafer có ưu điểm là chiều dài kết cấu ngắn, trọng lượng nhẹ, lắp đặt thuận tiện. Ghế van thông qua một cấu trúc niêm phong mềm, đáng tin cậy trong niêm phong và dễ dàng để mở và đóng. Nó được trang bị một cấu trúc vật liệu chịu lửa đáng tin cậy và có độ kín tốt trong trường hợp hỏa hoạn.
| Kích thước | φđ | φR | φC | φD | R | T | L | |
| 15 | 1/2 " | 15 | 45 | 65 | 95 | 2 | 14 | 35 |
| 20 | 3/4 " | 20 | 55 | 75 | 105 | 2 | 14 | 38 |
| 25 | 1 " | 25 | 65 | 85 | 115 | 2 | 14 | 42 |
| 32 | 1 1/4 " | 32 | 78 | 100 | 135 | 2 | 16 | 50 |
| 40 | 1 1/2 " | 38 | 85 | 110 | 145 | 3 | 16 | 62 |
| 50 | 2 " | 50 | 100 | 125 | 160 | 3 | 16 | 72 |
| 65 | 2 1/2 " | 63,5 | 120 | 145 | 180 | 3 | 18 | 95 |
| 80 | 3 " | 76 | 135 | 160 | 195 | 3 | 20 | 118 |
| 100 | 4" | 95 | 155 | 180 | 215 | 3 | 20 | 140 |
| 125 | 5 " | 118 | 185 | 210 | 245 | 3 | 22 | 195 |
| 150 | 6 " | 142 | 210 | 240 | 280 | 3 | 24 | 225 |
Ứng dụng
Van bi phù hợp với PN1.0 ～ 2.5MPa, nhiệt độ làm việc 29 ～ 180 ° C (ghế được gia cố bằng PTFE) hoặc 29 ～ 300 ° C (ghế là PPL) trên các đường ống khác nhau, nó được sử dụng để cắt hoặc kết nối phương tiện trong đường ống. Các vật liệu khác nhau có thể được sử dụng cho nước, hơi nước, dầu, axit nitric, axit axetic, môi trường oxy hóa, urê và phương tiện khác.
Sức mạnh
1. Thiết kế độc đáo của lệch tâm làm cho việc truyền không ma sát giữa các bề mặt làm kín, giúp kéo dài tuổi thọ của van.
2. Ghế đàn hồi được tạo ra bởi mô-men xoắn.
3. Thiết kế nêm khéo léo làm cho van có chức năng niêm phong tự động chặt chẽ và chặt chẽ hơn, với độ rò rỉ và bù trừ giữa các bề mặt niêm phong.
4. Kích thước nhỏ, trọng lượng nhẹ, trọng lượng nhẹ và dễ lắp đặt.
5. Thiết bị điện và khí nén có thể được cấu hình theo yêu cầu của người dùng để đáp ứng nhu cầu điều khiển từ xa và điều khiển chương trình.
6. Vật liệu ghế thay thế có thể được áp dụng cho nhiều phương tiện truyền thông.
Lựa chọn người mẫu
Van bi
| Mẫu số | Áp lực công việc / Mpa | Nhiệt độ áp dụng / ℃ | Áp dụng trung bình |
| Q71F-16P | 1.6 | PTFE≤150 PPL≤250 | Nitrose |
| Q71F-25P | 2,5 | Nitrose | |
| Q71F-16Ti | 1.6 | Phương pháp ăn mòn oxy hóa | |
| Q71F-25Ti | 2,5 | Phương pháp ăn mòn oxy hóa |
