Thông tin chi tiết sản phẩm:
Thanh toán:
|
Thân van: | CF8M | Chất liệu bóng: | CF8M |
---|---|---|---|
Niêm phong: | PPL | kết nối: | Bánh quế |
Kích thước: | DN15 ~ DN200 | Mô hình: | Q71F |
Điểm nổi bật: | van bi thép không gỉ,van bi mặt bích |

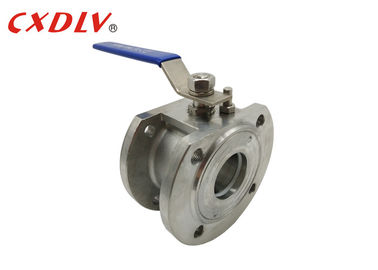

SS316 DN80 wafer kết thúc van bi wafer CF8M 5S PN16 với trọng lượng nhẹ đòn bẩy
Tính năng sản phẩm
1 quả cầu wafer Ball Valve
Tiêu chuẩn áp dụng:
- Thiết kế và sản xuất: GB / T12237 / 1989
- Kết nối: JB / T79
- Kiểm tra chống cháy: GB / T13927 - 1992
Phạm vi kích thước:
- DN15 ~ DN200
Áp suất danh nghĩa:
- 1.6 ~ 4.0 MPa
Phạm vi nhiệt độ:
- 20 ° C ~ 350 ° C
Van bi wafer là một thế hệ mới của van bi khoảng cách mặt bích siêu ngắn được phát triển bằng cách giới thiệu công nghệ Ý cho thiết kế địa phương. Hình dạng của kênh bóng là hình chữ nhật, hình chữ V và hình chữ O. Sản phẩm có đặc điểm cấu trúc nhỏ gọn, kích thước nhỏ, trọng lượng nhẹ và lắp đặt thuận tiện.
Đơn vị: mm | |||||
Sức ép | Kích thước | L | D | D1 | Đ2 |
PN16 | 15 | 35 | 95 | 65 | 45 |
20 | 38 | 105 | 75 | 55 | |
25 | 42 | 115 | 85 | 65 | |
32 | 50 | 135 | 100 | 78 | |
40 | 62 | 145 | 110 | 85 | |
50 | 72 | 160 | 125 | 100 | |
65 | 95 | 180 | 140 | 120 | |
80 | 118 | 195 | 160 | 135 | |
100 | 140 | 215 | 180 | 155 | |
125 | 195 | 245 | 210 | 185 | |
150 | 225 | 280 | 240 | 210 | |
200 | 275 | 335 | 295 | 265 |
Ứng dụng
Van bi wafer có thể được sử dụng rộng rãi trong dầu mỏ, hóa chất, luyện kim, nhà máy điện, công nghiệp nhẹ và các lĩnh vực khác để tự động điều chỉnh hoặc cắt dầu, nước, khí và bột giấy hoặc chất lỏng xơ.
Sức mạnh
1. Thiết kế độc đáo của lệch tâm làm cho việc truyền ma sát giữa các bề mặt niêm phong, giúp kéo dài tuổi thọ của van.
2. Ghế đàn hồi được tạo ra bởi mô-men xoắn.
3. Thiết kế nêm khéo léo làm cho van có chức năng niêm phong tự động chặt chẽ và chặt chẽ hơn, với độ rò rỉ và bù trừ giữa các bề mặt niêm phong.
4. Kích thước nhỏ, trọng lượng nhẹ, trọng lượng nhẹ và dễ lắp đặt.
5. Thiết bị điện và khí nén có thể được cấu hình theo yêu cầu của người dùng để đáp ứng nhu cầu điều khiển từ xa và điều khiển chương trình.
6. Vật liệu ghế thay thế có thể được áp dụng cho nhiều phương tiện truyền thông.
Lựa chọn người mẫu
Van bi
Mẫu số | Áp lực công việc / Mpa | Nhiệt độ áp dụng / ℃ | Áp dụng trung bình |
Q71F-16P | 1.6 | PTFE≤150 PPL≤250 | Nitrose |
Q71F-25P | 2,5 | Nitrose | |
Q71F-16Ti | 1.6 | Phương pháp ăn mòn oxy hóa | |
Q71F-25Ti | 2,5 | Phương pháp ăn mòn oxy hóa |
