| MOQ: | 1pc |
| giá bán: | Có thể đàm phán |
| bao bì tiêu chuẩn: | Vỏ gỗ dán phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
| phương thức thanh toán: | T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram |
| khả năng cung cấp: | 500 chiếc / Môn |

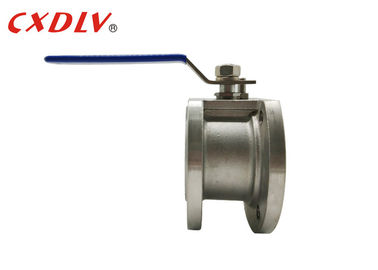

1 cái tay cầm wafer Flanged Ball Valve PTFE PPL Ghế Ý Van bóng áp suất bình thường
Đặc điểm chung
Van bi Ý
Tiêu chuẩn áp dụng:
- Thiết kế và sản xuất: GB / T12237 / 1989
- Kết nối: JB / T79
- Kiểm tra chống cháy: GB / T13927 - 1992
Phạm vi kích thước:
- DN15 ~ DN200
Áp suất danh nghĩa:
- Độ tương phản 1.6 ~ 4.0 MPa
Giới hạn nhiệt độ:
- 20 ° C ~ 350 ° C
Van bi loại wafer (hay còn gọi là van bóng kiểu Ý siêu mỏng) được sử dụng trong thiết bị đường ống trong điều kiện PN1.0 ~ 2.5MPa, nhiệt độ làm việc 29 ~ 180 ℃ (vòng đệm là RPTFE) hoặc 29 ~ 180 ℃ (vòng đệm là PPL Polyphenylene), để đạt được để cắt hoặc kết nối môi trường trong đường ống. Các phương tiện áp dụng, chẳng hạn như nước, nồi hấp, dầu, Axit Nitric, Axit axetic, Carbamide hoặc môi trường có khả năng oxy hóa có thể được áp dụng cho vật liệu van khác nhau được thông qua.
| Đơn vị: mm | |||||
| Sức ép | Kích thước | L | D | D1 | Đ2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Ứng dụng
Van bi wafer có thể được sử dụng rộng rãi trong dầu mỏ, hóa chất, luyện kim, nhà máy điện, công nghiệp nhẹ và các lĩnh vực khác để tự động điều chỉnh hoặc cắt dầu, nước, khí đốt và bột giấy hoặc chất lỏng xơ.
Sức mạnh
1. Thổi ra thiết kế thân bằng chứng
2. Thiết kế cổng đầy đủ
3. Bàn lắp trực tiếp ISO5211
4. Tiêu chuẩn mặt bích: GB
5. Vật liệu niêm phong khác nhau và tùy chọn thép carbon
6. Cấu trúc van bi wafer đơn giản, kích thước nhỏ, trọng lượng nhẹ.
Lựa chọn người mẫu
Van bi
| Mẫu số | Áp lực công việc / Mpa | Nhiệt độ áp dụng / ℃ | Áp dụng trung bình |
| Q71F-16P | 1.6 | PTFE≤150 PPL≤250 | Nitrose |
| Q71F-25P | 2,5 | Nitrose | |
| Q71F-16Ti | 1.6 | Phương pháp ăn mòn oxy hóa | |
| Q71F-25Ti | 2,5 | Phương pháp ăn mòn oxy hóa |
