| MOQ: | 1pc |
| giá bán: | Có thể đàm phán |
| bao bì tiêu chuẩn: | Vỏ gỗ dán phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
| phương thức thanh toán: | T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram |
| khả năng cung cấp: | 500 chiếc / Môn |

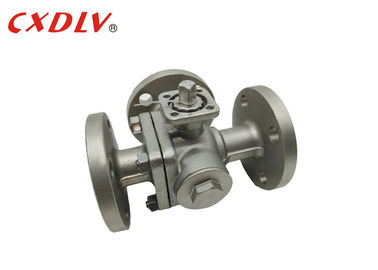

Q45F 16P T - Cổng 3 mặt bích Van cầu CF8M Van cầu nổi
Thông số kỹ thuật
Đúc van bi nổi
Tiêu chuẩn áp dụng:
- Thiết kế và sản xuất: GB12237-89
- Kết nối: JB / T79
- Kiểm tra chống cháy: API607 thứ 4 năm 1993
- Kiểm tra và kiểm tra: GB / T13927-1992
Phạm vi kích thước:
- 1/2 "~ 8"
Mức áp suất:
- PN16 PN25 PN40
Phạm vi nhiệt độ:
- -20 ° C ~ 185 ° C
Van bi ba chiều có sẵn trong phiên bản T và L. Kiểu T cho phép ba ống trực giao giao tiếp với nhau và cắt kênh thứ ba để hoạt động như một sự phân chia và hợp nhất. Loại van bi ba chiều L chỉ có thể kết nối hai ống trực giao với nhau và không thể giữ ống thứ ba kết nối với nhau cùng một lúc, chỉ để phân phối.
| Sức ép | Kích thước | L | L1 | D | D1 | Đ2 | Z-d | ISO5211 φD | 4-W |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4 -6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4 -8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4 -8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4 -8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4 -10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4 -10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4 -10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4 -12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4 -12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4 -16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4 -16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4 -16 |
Ứng dụng
Van chủ yếu được sử dụng trong cấp thoát nước tuần hoàn công nghiệp, cấp thoát nước đô thị, nhà cao tầng và khách sạn của cửa xả nước điều áp của máy bơm, dùng để cắt nước và loại bỏ búa nước phá hủy, đảm bảo vận hành an toàn của mạng lưới đường ống. Được thiết kế để xem xét đầy đủ các yêu cầu về môi trường, không rung, không tiếng ồn, vận hành trơn tru, đảm bảo khách sạn, khu dân cư yên tĩnh và có chức năng tiết kiệm điện.
Ưu điểm của Van bi nổi
1. Điện trở của chất lỏng thấp và hệ số sức kháng bằng chiều dài ống.
2. Cấu trúc đơn giản, kích thước nhỏ và trọng lượng nhẹ.
3. Nó nhỏ gọn và đáng tin cậy, và có đặc tính niêm phong tốt. Nó cũng đã được sử dụng rộng rãi trong các hệ thống chân không.
4. Thao tác thuận tiện, mở và đóng nhanh, và xoay 90 ° từ mở hoàn toàn đến đóng hoàn toàn, thuận tiện cho việc điều khiển đường dài.
5. Việc bảo trì thuận tiện, van bi có cấu trúc đơn giản và vòng đệm nói chung có thể di chuyển được, và việc tháo gỡ và thay thế là tương đối thuận tiện.
6. Khi mở hoàn toàn hoặc đóng hoàn toàn, bề mặt niêm phong của bóng và ghế van được cách ly với môi trường, và môi trường không gây ra sự ăn mòn bề mặt niêm phong của van.
7. Một loạt các ứng dụng, từ nhỏ đến vài mm, đến vài mét, từ chân không cao đến áp suất cao có thể được áp dụng.
