Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Van: | CF8 | Trái bóng: | CF8 |
|---|---|---|---|
| Chất liệu ghế: | PTFE | Tiêu chuẩn: | ANSI |
| Kích thước: | 1/2 "~ 8" | Cấu trúc: | Cổng đầy đủ |
| Điểm nổi bật: | van bi thép không gỉ,van bi mặt bích |
||

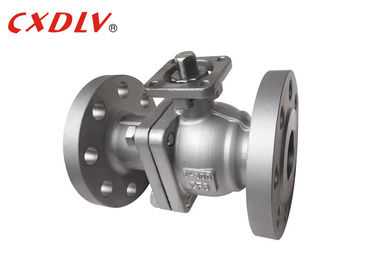

Van bi mặt bích 300LB với Pad ISO5211 để gắn trực tiếp Thiết bị truyền động khí nén
Thông số kỹ thuật
Van bi 300LB
Tiêu chuẩn áp dụng:
- Thiết kế và sản xuất: ASME B16.5, API608
- Kết nối: ASME B16.5
- Kiểm tra chống cháy: API607 thứ 4 năm 1993
- Kiểm tra và kiểm tra: API598, API6D
Phạm vi kích thước:
- 1/2 "~ 8"
Mức áp suất:
- CL ASME, 150, 300
Phạm vi nhiệt độ:
- -20 ° C ~ 185 ° C
Q41F-300LB Ghế van cầu nâng cao tiêu chuẩn Mỹ, kinh nghiệm sản xuất van bi nhiều năm được thiết kế ghế van, để đảm bảo niêm phong van, hệ số ma sát thấp, mô-men hoạt động nhỏ, nhiều loại vật liệu ghế van, phạm vi thích ứng rộng
| Sức ép | Kích thước | φD | L | E | φB | φC | T | f | N-h |
| 300LB | 1/2 " | 13 | 140 | 95 | 66,5 | 35 | 15 | 1.6 | 4-16 |
| 3/4 " | 19 | 152 | 117 | 82,5 | 43 | 16 | 1.6 | 4-19 | |
| 1 " | 25 | 165 | 124 | 89 | 51 | 18 | 1.6 | 4-19 | |
| 1 1/4 " | 32 | 178 | 133 | 98,5 | 64 | 19 | 1.6 | 4-19 | |
| 1 1/2 " | 38 | 190 | 156 | 114,5 | 73 | 21 | 1.6 | 4-22 | |
| 2 " | 51 | 216 | 165 | 127 | 92 | 23 | 1.6 | 8-19 | |
| 2 1/2 " | Liên hệ với chúng tôi để biết thêm dữ liệu | ||||||||
| 3 " | |||||||||
| 4" | |||||||||
| 5 " | |||||||||
| 6 " | |||||||||
| số 8" | |||||||||
Giới thiệu ngắn gọn
Cấu trúc của van bi nổi là nổi. Dưới tác động của áp suất trung bình, quả bóng có thể tạo ra một sự dịch chuyển nhất định và ấn vào bề mặt niêm phong ở đầu ra để đảm bảo độ kín của đầu ra.
Van bi nổi có cấu trúc đơn giản và hiệu suất bịt kín tốt, nhưng tải trọng của quả bóng chịu tác dụng của môi trường làm việc đều được truyền đến vòng đệm đầu ra, vì vậy cần xem xét liệu vật liệu vòng đệm có chịu được tải trọng làm việc không môi trường hình cầu. Cấu trúc này được sử dụng rộng rãi trong van bi áp suất trung bình và thấp.
Sức mạnh
1. Dễ dàng vận hành, mở và đóng nhanh chóng, từ mở hoàn toàn đến tắt hoàn toàn miễn là xoay 90 °, dễ kiểm soát trên khoảng cách xa.
2. bảo trì thuận tiện, van bi có cấu trúc đơn giản, vòng đệm thường hoạt động, và thuận tiện để tháo rời và thay thế.
13. Khi mở hoàn toàn hoặc đóng hoàn toàn, bề mặt niêm phong của bóng và ghế van được cách ly với môi trường. Khi môi trường đi qua, nó sẽ không gây xói mòn bề mặt niêm phong của van.
Lựa chọn người mẫu
Van cầu nổi 2PC Full Port
| Tiêu chuẩn | ANSI | GB | JIS | DIN |
| Sức ép | 150LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Mô hình | 1) Mô hình nền tảng cao 2) Mô hình xử lý | |||
