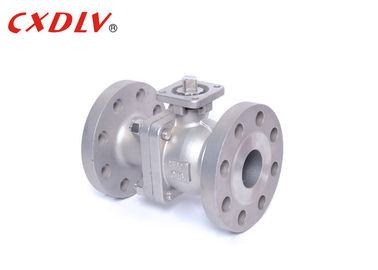

Van bi mặt bích 300LB CF8M 2 Van bóng hiệu suất cao
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | CXDLV |
| Chứng nhận: | CE&ISO |
| Số mô hình: | Q41F |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1pc |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Vỏ gỗ dán phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
| Điều khoản thanh toán: | T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram |
| Khả năng cung cấp: | 500 chiếc / Môn |
|
Thông tin chi tiết |
|||
| Thân van: | CF8M | Trái bóng: | CF8M |
|---|---|---|---|
| Chất liệu ghế: | PTFE | Tiêu chuẩn: | ANSI |
| Kích thước: | 1/2 "~ 8" | Áp lực: | 300LB |
| Làm nổi bật: | van bi cf8m,van bi inox |
||
Mô tả sản phẩm
Van bi mặt bích 300LB CF8M 2 Van bóng hiệu suất cao
Thông số kỹ thuật
Van bi 300LB
Tiêu chuẩn áp dụng:
- Thiết kế và sản xuất: ASME B16.5, API608
- Kết nối: ASME B16.5
- Kiểm tra chống cháy: API607 thứ 4 năm 1993
- Kiểm tra và kiểm tra: API598, API6D
Phạm vi kích thước:
- 1/2 "~ 8"
Mức áp suất:
- CL ASME, 150, 300
Phạm vi nhiệt độ:
- -20 ° C ~ 185 ° C
Q41F-300LB Ghế van cầu nâng cao tiêu chuẩn Mỹ, kinh nghiệm sản xuất van bi nhiều năm được thiết kế ghế van, để đảm bảo niêm phong van, hệ số ma sát thấp, mô-men xoắn hoạt động nhỏ, nhiều loại vật liệu ghế van, phạm vi thích ứng rộng
| Sức ép | Kích thước | φD | L | E | φB | φC | T | f | N-h |
| 300LB | 1/2 " | 13 | 140 | 95 | 66,5 | 35 | 15 | 1.6 | 4-16 |
| 3/4 " | 19 | 152 | 117 | 82,5 | 43 | 16 | 1.6 | 4-19 | |
| 1 " | 25 | 165 | 124 | 89 | 51 | 18 | 1.6 | 4-19 | |
| 1 1/4 " | 32 | 178 | 133 | 98,5 | 64 | 19 | 1.6 | 4-19 | |
| 1 1/2 " | 38 | 190 | 156 | 114,5 | 73 | 21 | 1.6 | 4-22 | |
| 2 " | 51 | 216 | 165 | 127 | 92 | 23 | 1.6 | 8-19 | |
| 2 1/2 " | Liên hệ với chúng tôi để biết thêm dữ liệu | ||||||||
| 3 " | |||||||||
| 4" | |||||||||
| 5 " | |||||||||
| 6 " | |||||||||
| số 8" | |||||||||
Ứng dụng
Cấu trúc của van bi nổi là nổi. Dưới tác động của áp suất trung bình, quả bóng có thể tạo ra một sự dịch chuyển nhất định và ấn vào bề mặt niêm phong ở đầu ra để đảm bảo độ kín của đầu ra.
Van bi nổi có cấu trúc đơn giản và hiệu suất bịt kín tốt, nhưng tải trọng của quả bóng chịu trong môi trường làm việc được truyền đến vòng đệm đầu ra, vì vậy cần xem xét liệu vật liệu vòng đệm có chịu được tải trọng làm việc không môi trường hình cầu. Cấu trúc này được sử dụng rộng rãi trong van bi áp suất trung bình và thấp.
Sức mạnh
1. Điện trở của chất lỏng nhỏ. Khi van mở hoàn toàn, diện tích mặt cắt ngang của đường bóng, đường van thân và đường ống nối bằng nhau, và đường thẳng nằm trong đường thẳng. Môi trường chảy qua van bi, tương đương với chảy qua một ống thẳng và chất lỏng của van bi trong các van khác nhau. Điện trở là nhỏ nhất.
2. Vận hành nhanh chóng, chỉ cần xoay bóng 90 ° trong khi mở và đóng, thuận tiện và nhanh chóng.
3. Cấu trúc đơn giản, âm lượng nhỏ và trọng lượng nhẹ. Đặc biệt, chiều cao của nó nhỏ hơn nhiều so với van cổng và van ngắt.
4. Hiệu suất niêm phong là tốt hơn. Van bi thường sử dụng một con dấu mềm, linh hoạt.
Lựa chọn người mẫu
Van cầu nổi 2PC Full Port
| Tiêu chuẩn | ANSI | GB | JIS | DIN |
| Sức ép | 150LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Mô hình | 1) Mô hình nền tảng cao 2) Mô hình xử lý | |||
