Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Cơ thể vật liệu: | SS304 SS316 | Chất liệu bóng: | CF8, CF8M |
|---|---|---|---|
| Chất liệu ghế: | PTFE | Tiêu chuẩn: | GB, ANSI, JIS, DIN |
| Kích thước: | DN15 ~ DN200 | Áp lực: | 10K 20K |
| Điểm nổi bật: | van bi cf8m,van bi inox |
||

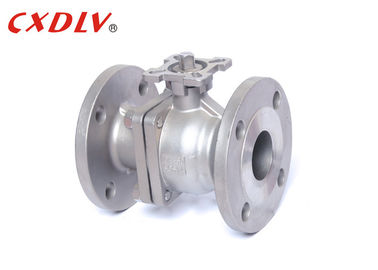

JIS 10K SCS14 Full Ball Ball Inox Van điều khiển DN50
Thông số kỹ thuật
Van bi
Tiêu chuẩn áp dụng:
- Thiết kế và sản xuất: ASME B16. 34, API608
- Kết nối: JIS B2212 ~ B213
- Kiểm tra và kiểm tra: JIS B2003, API6D
- Kích thước mặt đối mặt: JIS B2002
Phạm vi kích thước:
- DN15 ~ DN200
Mức áp suất:
- JIS 10K 20K
Phạm vi nhiệt độ:
- - 20 ° C ~ 185 ° C
Van bi nền tảng cao JIS áp dụng giấy phép thiết kế tiêu chuẩn Nhật Bản và sử dụng mặt bích tiêu chuẩn Nhật Bản, chiều dài cấu trúc tiêu chuẩn Nhật Bản, tiêu chuẩn vật liệu tiêu chuẩn Nhật Bản và sản phẩm tiêu chuẩn quốc gia JIS tổng hợp của Nhật Bản.
Cấu trúc của van bi nền tảng cao JIS có thể được cài đặt và cài đặt bởi bất kỳ nhà sản xuất nào. Sau khi cài đặt, con dấu có thể được điều chỉnh. Điều chỉnh này không cần phải tháo rời bộ truyền động, giúp bảo vệ hiệu quả hiệu suất bịt kín.
| Sức ép | Kích thước | φD | L | E | φB | φC | T | f | N-h | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
| JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4-19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4-19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4-19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4-19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Liên hệ với chúng tôi một cách tự do | |||||||||||||||||
| 80 | ||||||||||||||||||
| 100 | ||||||||||||||||||
| 125 | ||||||||||||||||||
| 150 | ||||||||||||||||||
| 200 | ||||||||||||||||||
Ứng dụng
Thích hợp cho các phương tiện làm việc chung như nước, dung môi, axit và khí tự nhiên, nhưng cũng phù hợp với môi trường có điều kiện làm việc khắc nghiệt, như oxy, hydro peroxide, metan và ethylene, được sử dụng rộng rãi trong các ngành công nghiệp khác nhau.
Sức mạnh của Van bi
1. Công nghệ CAERING tiên tiến, cấu trúc hợp lý và ngoại hình đẹp.
2. Ghế van thông qua cấu trúc niêm phong đàn hồi, giúp tiết kiệm nhân công, trọng lượng nhẹ và hiệu suất niêm phong tốt.
3. Thân van áp dụng cấu trúc tải đáy kín, và thân van không bay ra do áp suất bên trong, đảm bảo an toàn.
Lựa chọn người mẫu
Van cầu nổi 2PC Full Port
| Tiêu chuẩn | ANSI | GB | JIS | DIN |
| Sức ép | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Mô hình | 1) Mô hình nền tảng cao 2) Mô hình xử lý | |||
