Thông tin chi tiết sản phẩm:
Thanh toán:
|
Cơ thể vật liệu: | WCB | Chất liệu bóng: | WCB |
---|---|---|---|
Chất liệu ghế: | PTFE | Mô hình cảng: | Cổng chữ L |
Áp lực: | PN16 | kết nối: | Mặt bích |
Điểm nổi bật: | van bi cf8m,van bi inox |

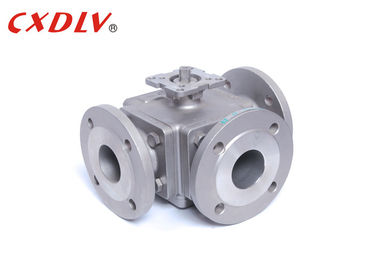

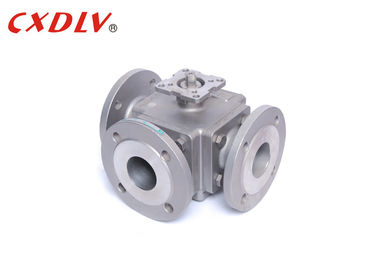

Thân nhỏ đầy đủ 3 mặt bích Van bi vuông với thân gắn
Thông số kỹ thuật
Đúc van bi nổi
Tiêu chuẩn áp dụng:
- Thiết kế và sản xuất: GB12237-89
- Kết nối: JB / T79
- Kiểm tra chống cháy: API607 thứ 4 năm 1993
- Kiểm tra và kiểm tra: GB / T13927-1992
Phạm vi kích thước:
- DN15 ~ DN200
Mức áp suất:
- PN16 PN25 PN40
Phạm vi nhiệt độ:
- -20 ° C ~ 185 ° C
Van bi ba chiều có thể được chia thành loại Q44L và loại Q45T cho các yêu cầu chuyển đổi khác nhau của hướng dòng chảy trung bình. MODEL "L-PORT" có thể nhận ra sự chuyển đổi của hướng dòng chảy trung bình và hai kênh có thể vuông góc với nhau có thể được kết nối hoặc đóng. MODEL "T-PORT" có thể nhận ra luồng phân tách hoặc hỗn hợp của môi trường, không chỉ có thể nhận ra sự chuyển đổi của hướng dòng trung bình, mà còn có thể kết nối ba kênh với nhau, và cũng có thể đóng bất kỳ kênh nào và kết nối kênh khác hai kênh. Van có các đặc điểm của cấu trúc nhỏ gọn, ngoại hình đẹp và hiệu suất niêm phong tốt.
Sức ép | Kích thước | L | L1 | D | D1 | Đ2 | Z-d | ISO5211 φD | 4-W |
PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4 -6 |
20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4 -8 | |
25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4 -8 | |
32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4 -8 | |
40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4 -10 | |
50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4 -10 | |
65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4 -10 | |
80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4 -12 | |
100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4 -12 | |
125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4 -16 | |
150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4 -16 | |
200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4 -16 |
Ứng dụng
Van chủ yếu được sử dụng trong cấp thoát nước tuần hoàn công nghiệp, cấp thoát nước đô thị, nhà cao tầng và khách sạn cửa xả nước điều áp của máy bơm, dùng để cắt nước và loại bỏ búa nước phá hủy, đảm bảo vận hành an toàn của mạng lưới đường ống. Được thiết kế để xem xét đầy đủ các yêu cầu về môi trường, không rung, không tiếng ồn, vận hành trơn tru, đảm bảo khách sạn, khu dân cư yên tĩnh và có chức năng tiết kiệm điện.
Sức mạnh của Van bi 3 chiều
1. Điện trở của chất lỏng thấp và hệ số sức kháng bằng chiều dài ống.
2. Cấu trúc đơn giản, kích thước nhỏ và trọng lượng nhẹ.
3. Nó nhỏ gọn và đáng tin cậy, và có đặc tính niêm phong tốt. Nó cũng đã được sử dụng rộng rãi trong các hệ thống chân không.
4. Thao tác thuận tiện, mở và đóng nhanh, và xoay 90 ° từ mở hoàn toàn đến đóng hoàn toàn, thuận tiện cho việc điều khiển đường dài.
5. Việc bảo trì thuận tiện, van bi có cấu trúc đơn giản và vòng đệm nói chung có thể di chuyển được, và việc tháo gỡ và thay thế là tương đối thuận tiện.
6. Khi mở hoàn toàn hoặc đóng hoàn toàn, bề mặt niêm phong của bóng và ghế van được cách ly với môi trường, và môi trường không gây ra sự ăn mòn bề mặt niêm phong của van.
7. Một loạt các ứng dụng, từ nhỏ đến vài mm, đến vài mét, từ chân không cao đến áp suất cao có thể được áp dụng.
