Thông tin chi tiết sản phẩm:
Thanh toán:
|
Cơ thể vật liệu: | WCB / CF8 / CF3 / CF8M | Tiêu chuẩn: | JIS |
---|---|---|---|
Kích thước: | DN50 ~ DN350 | Trung bình: | Nước dầu khí |
kết nối: | Loại wafer | Áp lực: | 10 nghìn |
Điểm nổi bật: | van khí nén tác động kép,van hoạt động bằng khí nén |

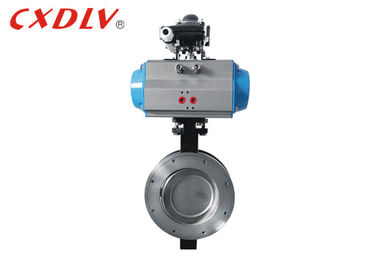

Van bướm hoạt động bằng khí nén hiệu suất cao với chỉ báo chuyển đổi giới hạn
Thông số kỹ thuật
Van bướm lập dị đôi
1. Tiêu chuẩn áp dụng:
* Thiết kế và sản xuất: ASTM A351 304
* Kết nối: JB / T79-94 (2)
* Kích thước mặt đối mặt: ANSI / ASME B16.5
* Kiểm tra và kiểm tra: API STD598-84
Phạm vi kích thước:
- DN50 ~ DN300
3. Đánh giá áp lực:
- 10K ~ 20K
4. Phạm vi nhiệt độ:
- -20 ° C ~ 185 ° C
Ứng dụng
Van bướm hiệu suất cao được thiết kế với cấu trúc lệch tâm kép. Tâm của trục được bù từ tâm của cấu trúc thân van và kết hợp với thiết kế bề mặt niêm phong hồ quang tròn của tấm van, tấm van nhanh chóng được tháo ra khỏi ghế niêm phong khi mở để giảm lực ma sát của bề mặt niêm phong, và tấm van có hiệu suất niêm phong tốt hơn khi đóng. . Thiết kế cấu trúc ghế van tự định vị trung tâm kết hợp với phốt ghế van độc lập, độ mòn của van được bù một cách hiệu quả và lực ma sát tại thời điểm bịt kín, van và lực vận hành giảm đi rất nhiều, do đó cải thiện hiệu quả độ chính xác kiểm soát của van bướm. . Loạt con dấu van bướm này có tuổi thọ dài và hiệu suất bịt kín tuyệt vời. Nó phù hợp cho việc điều chỉnh và cắt môi trường chất lỏng khí ăn mòn nói chung khô.
Kết cấu
1. Van bướm cứng loại kẹp áp dụng ba cấu trúc niêm phong lệch tâm, ghế van và tấm bướm hầu như không bị mài mòn, và chức năng niêm phong ngày càng chặt chẽ.
2. Vòng đệm được làm bằng thép không gỉ. Nó có lợi thế gấp đôi của con dấu kim loại cứng và con dấu đàn hồi. Nó có hiệu suất niêm phong tuyệt vời dưới nhiệt độ thấp và nhiệt độ cao, và có khả năng chống ăn mòn và tuổi thọ dài.
3. Bề mặt niêm phong của tấm bướm được làm bằng hợp kim cứng dựa trên coban, bề mặt niêm phong có khả năng chịu mài mòn và có tuổi thọ cao.
Lựa chọn người mẫu
Tiêu chuẩn | ANSI | GB | JIS | DIN |
Sức ép | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB |
