| MOQ: | 1pc |
| giá bán: | Có thể đàm phán |
| bao bì tiêu chuẩn: | Vỏ gỗ dán phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
| phương thức thanh toán: | T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram |
| khả năng cung cấp: | 500 chiếc / Môn |

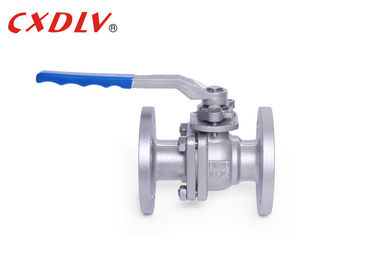

Xử lý vận hành Full Port Flanged Ball Valve Double Flange Ends GB Standard
Thông số kỹ thuật
GB Xử lý Van bi Oprated
Tiêu chuẩn áp dụng:
- Thiết kế và sản xuất: GB12237-89
- Kết nối: JB / T79
- Kiểm tra chống cháy: API607 thứ 4 năm 1993
- Kiểm tra và kiểm tra: GB / T13927-1992
Phạm vi kích thước:
- DN15 ~ DN200
Mức áp suất:
- GB PN16 PN25 PN40
Phạm vi nhiệt độ:
- -20 ° C ~ 185 ° C
Van bi và van cổng là cùng một loại van. Sự khác biệt là phần mở và đóng là một quả bóng, và quả bóng xoay quanh thân van để đạt được van mở và đóng. Van bi chủ yếu được sử dụng trong đường ống để cắt, phân phối và thay đổi hướng dòng chảy của môi trường. Tiêu chuẩn van mặt bích GB / T21465-2008 "Thuật ngữ van" được định nghĩa là: thành viên đóng và mở (hình cầu) được điều khiển bởi thân van và xoay quanh trục của thân van.
| Đơn vị: mm | |||||||
| Sức ép | Kích thước | L | E | φB | φC | T | f |
| PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | |
| 65 | 220 | 180 | 145 | 120 | 18 | 3 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 3 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 3 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 3 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 3 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | |
Ứng dụng
Van bi chủ yếu được sử dụng trong đường ống để cắt, phân phối và thay đổi hướng dòng chảy của môi trường.
Sức mạnh của Van bi
1. Hiệu suất chống tĩnh điện: một lò xo được bố trí giữa bóng, thân van và thân van và tĩnh điện được tạo ra bởi quá trình chuyển mạch có thể được lấy.
2. Vì vật liệu như polytetrafluoroetylen có đặc tính tự bôi trơn tốt và tổn thất ma sát với thân hình cầu nhỏ, tuổi thọ của van bi khí nén dài.
3. Điện trở của chất lỏng thấp và van bi khí nén là loại có điện trở chất lỏng nhỏ nhất trong tất cả các loại van.
4. Con dấu thân van là đáng tin cậy. Do thân van chỉ thực hiện chuyển động giống như chuyển động nâng, nên vòng đệm của thân van không dễ bị hỏng, và khả năng bịt kín tăng khi áp suất của môi trường tăng.
Lựa chọn người mẫu
Van cầu nổi 2PC Full Port
| Tiêu chuẩn | ANSI | GB | JIS | DIN |
| Sức ép | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||

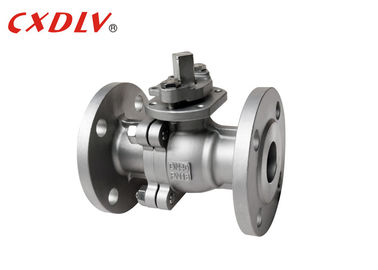

| Mô hình | 1) Mô hình nền tảng cao 2) Mô hình xử lý | |||
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
|
|
