| MOQ: | 1pc |
| giá bán: | Có thể đàm phán |
| bao bì tiêu chuẩn: | Vỏ gỗ dán phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
| phương thức thanh toán: | T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram |
| khả năng cung cấp: | 500 chiếc / Môn |

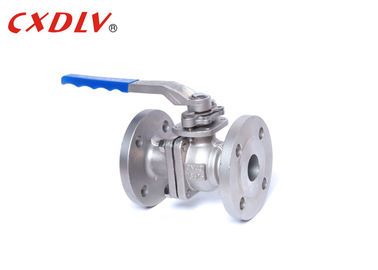

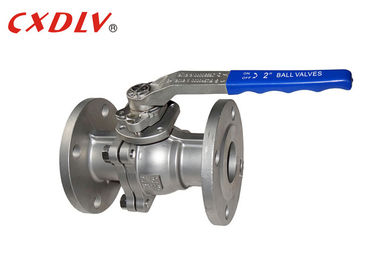

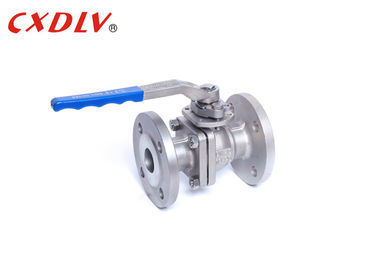

PN16 Van bi mặt bích bằng thép không gỉ DN50 Xử lý SS304 SS316 WCB
Thông số kỹ thuật
GB Xử lý Van bi Oprated
Tiêu chuẩn áp dụng:
- Thiết kế và sản xuất: GB12237-89
- Kết nối: JB / T79
- Kiểm tra chống cháy: API607 thứ 4 năm 1993
- Kiểm tra và kiểm tra: GB / T13927-1992
Phạm vi kích thước:
- DN15 ~ DN200
Mức áp suất:
- GB PN16 PN25 PN40
Phạm vi nhiệt độ:
- -20 ° C ~ 185 ° C
Van bi là một dạng của van một phần tư sử dụng một quả bóng rỗng, đục lỗ và xoay để kiểm soát dòng chảy qua nó. Nó mở khi lỗ của quả bóng phù hợp với dòng chảy và đóng lại khi nó được xoay 90 độ bằng tay cầm van. Tay cầm nằm thẳng hàng với dòng chảy khi mở và vuông góc với nó khi đóng, giúp dễ dàng xác nhận trạng thái của van.
| Đơn vị: mm | |||||||
| Sức ép | Kích thước | L | E | φB | φC | T | f |
| PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | |
| 65 | 220 | 180 | 145 | 120 | 18 | 3 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 3 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 3 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 3 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 3 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | |
Ứng dụng
Van bi nói chung là một van hai chiều dành cho các ứng dụng tắt được sử dụng trong một số ngành công nghiệp khác nhau. Một số trong số này bao gồm nước, dầu, khí đốt, hóa chất, dược phẩm, khai thác chỉ để một vài tên.
Tại sao nên chọn van bi?
1. Hiệu suất chống tĩnh điện: một lò xo được bố trí giữa bóng, thân van và thân van và tĩnh điện được tạo ra bởi quá trình chuyển mạch có thể được lấy.
2. Vì vật liệu như polytetrafluoroetylen có đặc tính tự bôi trơn tốt và tổn thất ma sát với thân hình cầu nhỏ, tuổi thọ của van bi khí nén dài.
3. Điện trở của chất lỏng thấp và van bi khí nén là loại có điện trở chất lỏng nhỏ nhất trong tất cả các loại van.
4. Con dấu thân van là đáng tin cậy. Do thân van chỉ thực hiện chuyển động giống như chuyển động nâng, nên vòng đệm của thân van không dễ bị hỏng, và khả năng bịt kín tăng khi áp suất của môi trường tăng.
Lựa chọn người mẫu
Van cầu nổi 2PC Full Port
| Tiêu chuẩn | ANSI | GB | JIS | DIN |
| Sức ép | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Mô hình | 1) Mô hình nền tảng cao 2) Mô hình xử lý | |||
