| MOQ: | 1pc |
| giá bán: | Có thể đàm phán |
| bao bì tiêu chuẩn: | Vỏ gỗ dán phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
| phương thức thanh toán: | T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram |
| khả năng cung cấp: | 500 chiếc / Môn |

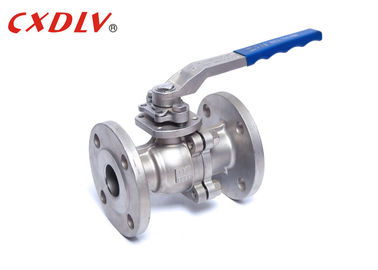

DIN Standard Split Body Low Platform 2pc Ball Valve PTFE PPL Soft Seat
Thông số kỹ thuật
DIN tiêu chuẩn xử lý van bi Oprated
Tiêu chuẩn áp dụng:
- Thiết kế và sản xuất: DIN 3357/1, 2EN12516-1
- Kết nối mặt bích: DIN2542 ~ DIN2545, En1092
- Kiểm tra chống cháy: API607 thứ 4 năm 1993
- Kiểm tra và kiểm tra: DIN3230 / 3, En12266
Phạm vi kích thước:
- DN15 ~ DN200
Mức áp suất:
- GB PN16 PN25 PN40
Phạm vi nhiệt độ:
- -20 ° C ~ 185 ° C
Van bi đầy đủ có đường kính lỗ khoan giống như đường ống. Ưu điểm là không có tổn thất ma sát thêm, và hệ thống dễ dàng hơn để làm sạch (heo). Nhược điểm là bóng và vỏ lớn hơn van bi tiêu chuẩn với lỗ khoan giảm. Do đó, chi phí cao hơn một chút và đối với nhiều ứng dụng, điều này là không bắt buộc.
| Đơn vị: mm | |||||||
| Sức ép | Kích thước | L | E | φB | φC | T | f |
| PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | |
| 65 | 220 | 180 | 145 | 120 | 18 | 3 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 3 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 3 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 3 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 3 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | |
Ứng dụng
Van bi nói chung là một van hai chiều dành cho các ứng dụng tắt được sử dụng trong một số ngành công nghiệp khác nhau. Một số trong số này bao gồm nước, dầu, khí đốt, hóa chất, dược phẩm, khai thác chỉ để một vài tên.
Lợi thế
1. Trọng lượng nhẹ, giảm rung động trên đường ống
2. Đóng nhanh và dễ dàng, vị trí đòn bẩy cho biết van mở hay đóng
3. Dễ dàng gắn kết: với các mặt bích
4. Dễ dàng bảo dưỡng và sửa chữa: có thể được tháo ra khỏi đường ống mà không cần tháo các mặt bích buộc
5. Hoạt động đáng tin cậy và không có sự cố ở tất cả các vị trí và chỉ mất một chút dòng chảy
Lựa chọn người mẫu
Van cầu nổi 2PC Full Port
| Tiêu chuẩn | ANSI | GB | JIS | DIN |
| Sức ép | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Mô hình | 1) Mô hình nền tảng cao 2) Mô hình xử lý | |||
