| MOQ: | 1pc |
| giá bán: | Có thể đàm phán |
| bao bì tiêu chuẩn: | Vỏ gỗ dán phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
| phương thức thanh toán: | T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram |
| khả năng cung cấp: | 500 chiếc / Môn |

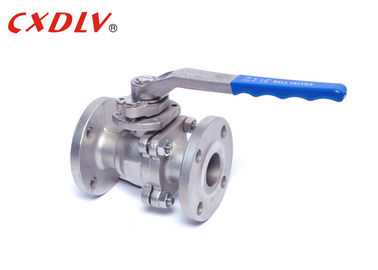

CF8M Soft Seal 2 Inch Van bi mặt bích DN200 10K JIS API API tiêu chuẩn
Thông số kỹ thuật
JIS Standard Xử lý van bi Oprated
Tiêu chuẩn áp dụng:
- Thiết kế và sản xuất: ASME B16.34, API 608
- Kết nối mặt bích: JIS B2212 ~ B213
- Kiểm tra chống cháy: API607 thứ 4 năm 1993
- Kiểm tra và kiểm tra: JIS B2003, API6D
Phạm vi kích thước:
- 15A ~ 200A
Mức áp suất:
- JIS 10K 20K
Phạm vi nhiệt độ:
- -20 ° C ~ 185 ° C
Van bi tắt dòng nước bằng cách sử dụng một quả bóng, bên trong van. Khi ở vị trí "bật", lỗ mở thẳng hàng với đường ống, cho phép nước chảy tự do. Khi ở vị trí "tắt", lỗ mở vuông góc với dòng nước, ngăn dòng chảy hoàn toàn. Trong một van bi, dòng chảy được kiểm soát bằng một đòn bẩy. Đặt cần gạt vuông góc với đường ống cho phép nước chảy. Di chuyển nó ở góc 90 độ dừng dòng chảy.
| Đơn vị: mm | |||||||
| Sức ép | Kích thước | L | E | φB | φC | T | f |
| 10 nghìn | 15 | 108 | 95 | 70 | 52 | 12 | 1 |
| 20 | 117 | 100 | 75 | 58 | 14 | 1 | |
| 25 | 127 | 125 | 90 | 70 | 14 | 1 | |
| 32 | 140 | 135 | 100 | 80 | 16 | 2 | |
| 40 | 165 | 140 | 105 | 85 | 16 | 2 | |
| 50 | 178 | 155 | 120 | 100 | 16 | 2 | |
| 65 | 190 | 175 | 140 | 120 | 18 | 2 | |
| 80 | 203 | 185 | 150 | 130 | 18 | 2 | |
| 100 | 229 | 210 | 175 | 155 | 18 | 2 | |
| 125 | 353 | 250 | 210 | 185 | 20 | 2 | |
| 150 | 394 | 280 | 240 | 215 | 22 | 2 | |
| 200 | 457 | 330 | 290 | 265 | 22 | 2 | |
Ứng dụng
Van bi được sử dụng để kiểm soát dòng chảy và áp suất và tắt cho chất lỏng ăn mòn, bùn, chất lỏng và khí bình thường.
Chúng được sử dụng trong ngành công nghiệp dầu khí tự nhiên, nhưng cũng tìm thấy một vị trí trong nhiều lĩnh vực sản xuất, lưu trữ hóa chất và thậm chí cả dân dụng.
Lợi thế
1. Trọng lượng nhẹ, giảm rung động trên đường ống
2. Đóng nhanh và dễ dàng, vị trí đòn bẩy cho biết van mở hay đóng
3. Dễ dàng gắn kết: với các mặt bích
4. Dễ dàng bảo dưỡng và sửa chữa: có thể được tháo ra khỏi đường ống mà không cần tháo các mặt bích buộc
5. Hoạt động đáng tin cậy và không có sự cố ở tất cả các vị trí và chỉ mất một chút dòng chảy
Lựa chọn người mẫu
Van cầu nổi 2PC Full Port
| Tiêu chuẩn | ANSI | GB | JIS | DIN |
| Sức ép | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Mô hình | 1) Mô hình nền tảng cao 2) Mô hình xử lý | |||
