| MOQ: | 1pc |
| giá bán: | Có thể đàm phán |
| bao bì tiêu chuẩn: | Vỏ gỗ dán phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
| phương thức thanh toán: | T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram |
| khả năng cung cấp: | 500 chiếc / Môn |

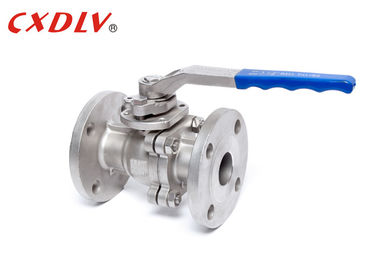

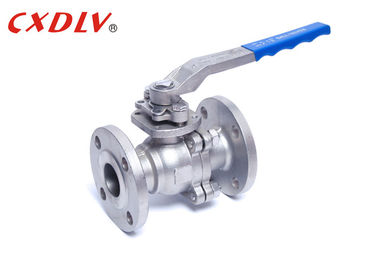

Hướng dẫn sử dụng van bi 2 áp suất cao JIS 20K CF8 bằng thép không gỉ
Thông số kỹ thuật
JIS Standard Xử lý van bi Oprated
Tiêu chuẩn áp dụng:
- Thiết kế và sản xuất: ASME B16.34, API 608
- Kết nối mặt bích: JIS B2212 ~ B213
- Kiểm tra chống cháy: API607 thứ 4 năm 1993
- Kiểm tra và kiểm tra: JIS B2003, API6D
Phạm vi kích thước:
- 15A ~ 200A
Mức áp suất:
- JIS 10K 20K
Phạm vi nhiệt độ:
- -20 ° C ~ 185 ° C
Van bi tắt dòng nước bằng cách sử dụng một quả bóng, bên trong van. Khi ở vị trí "bật", lỗ mở thẳng hàng với đường ống, cho phép nước chảy tự do. Khi ở vị trí "tắt", lỗ mở vuông góc với dòng nước, ngăn dòng chảy hoàn toàn. Trong một van bi, dòng chảy được kiểm soát bằng một đòn bẩy. Đặt cần gạt vuông góc với đường ống cho phép nước chảy. Di chuyển nó ở góc 90 độ dừng dòng chảy.
| Đơn vị: mm | |||||||
| Sức ép | Kích thước | L | E | φB | φC | T | f |
| 10 nghìn | 15 | 108 | 95 | 70 | 52 | 12 | 1 |
| 20 | 117 | 100 | 75 | 58 | 14 | 1 | |
| 25 | 127 | 125 | 90 | 70 | 14 | 1 | |
| 32 | 140 | 135 | 100 | 80 | 16 | 2 | |
| 40 | 165 | 140 | 105 | 85 | 16 | 2 | |
| 50 | 178 | 155 | 120 | 100 | 16 | 2 | |
| 65 | 190 | 175 | 140 | 120 | 18 | 2 | |
| 80 | 203 | 185 | 150 | 130 | 18 | 2 | |
| 100 | 229 | 210 | 175 | 155 | 18 | 2 | |
| 125 | 353 | 250 | 210 | 185 | 20 | 2 | |
| 150 | 394 | 280 | 240 | 215 | 22 | 2 | |
| 200 | 457 | 330 | 290 | 265 | 22 | 2 | |
Ứng dụng
Van bi được sử dụng để kiểm soát dòng chảy và áp suất và tắt cho chất lỏng ăn mòn, bùn, chất lỏng và khí bình thường.
Chúng được sử dụng trong ngành công nghiệp dầu khí tự nhiên, nhưng cũng tìm thấy một vị trí trong nhiều lĩnh vực sản xuất, lưu trữ hóa chất và thậm chí cả dân dụng.
Tại sao chọn van bi
1. Chúng chứa một thiết kế nhỏ gọn và bảo trì thấp, không cần bôi trơn
2. Chúng có hiệu quả chi phí trong số tất cả các van
3. Ưu điểm lớn nhất của van bi là chúng có đặc tính tiết lưu kém có thể khiến chỗ ngồi của van bi dễ bị ăn mòn.
4. Họ cung cấp dịch vụ chống rò rỉ.
5. Họ mở và đóng nhanh chóng.
6. Van bi có thiết kế đa chiều linh hoạt.
Lựa chọn người mẫu
Van cầu nổi 2PC Full Port
| Tiêu chuẩn | ANSI | GB | JIS | DIN |
| Sức ép | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Mô hình | 1) Mô hình nền tảng cao 2) Mô hình xử lý | |||
