| MOQ: | 1pc |
| giá bán: | Có thể đàm phán |
| bao bì tiêu chuẩn: | Vỏ gỗ dán phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
| phương thức thanh toán: | T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram |
| khả năng cung cấp: | 500 chiếc / Môn |
Thông số kỹ thuật

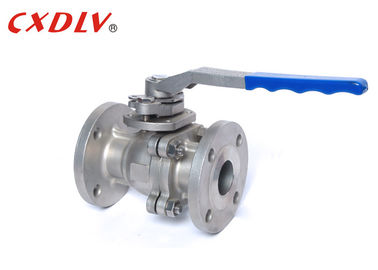

ANSI Standard Valve Oprated Ball Valve
Tiêu chuẩn áp dụng:
- Thiết kế và sản xuất: ASME B16.34, API 608
- Kết nối mặt bích: ASME B16.5
- Kiểm tra chống cháy: API607 thứ 4 năm 1993
- Kiểm tra và kiểm tra: API598, API6D
- Kích thước mặt đối mặt: ASME B16.10
Phạm vi kích thước:
- 1/2 "~ 8"
Mức áp suất:
- ANSI 150LB 300LB
Phạm vi nhiệt độ:
- -20 ° C ~ 185 ° C
Van bi tắt dòng nước bằng cách sử dụng một quả bóng, bên trong van. Khi ở vị trí "bật", lỗ mở thẳng hàng với đường ống, cho phép nước chảy tự do. Khi ở vị trí "tắt", lỗ mở vuông góc với dòng nước, ngăn dòng chảy hoàn toàn. Trong một van bi, dòng chảy được kiểm soát bằng một đòn bẩy. Đặt cần gạt vuông góc với đường ống cho phép nước chảy. Di chuyển nó ở góc 90 độ dừng dòng chảy.
| Đơn vị: mm | ||||||||
| Sức ép | Kích thước | φD | L | E | φB | φC | T | f |
| Lớp150 | 1/2 " | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1.6 |
| 3/4 " | 19 | 117 | 98 | 70 | 43 | 11,5 | 1.6 | |
| 1 " | 25 | 127 | 108 | 79,5 | 51 | 12 | 1.6 | |
| 1 1/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
| 1 1/2 " | 38 | 165 | 127 | 98,5 | 73 | 15 | 1.6 | |
| 2 " | 51 | 178 | 152 | 120,5 | 92 | 16 | 1.6 | |
| 2 1/2 " | 64 | 190 | 178 | 139,5 | 105 | 18 | 1.6 | |
| 3 " | 76 | 203 | 190 | 152,5 | 127 | 19 | 1.6 | |
| 4" | 102 | 229 | 229 | 19,5 | 157 | 24 | 1.6 | |
| 5 " | 127 | 353 | 254 | 216 | 186 | 24 | 1.6 | |
| 6 " | 152 | 394 | 279 | 241,5 | 216 | 26 | 1.6 | |
| số 8" | 203 | 457 | 343 | 298,5 | 270 | 29 | 1.6 | |
Ứng dụng
Van bi thường được lựa chọn nhờ khả năng được sử dụng thành công trên một loạt các ứng dụng và thị trường. Như đã đề cập trước đây, van bi là một cú hích lớn với ngành công nghiệp dầu khí tự nhiên, nhưng cũng tìm thấy một vị trí trong nhiều lĩnh vực sản xuất, lưu trữ hóa chất và thậm chí cả dân dụng.
Tại sao nên chọn van bi?
Van bi được hưởng sự phổ biến lớn nhờ thiết kế nhỏ gọn và bảo trì thấp, không cần bôi trơn trong khi vẫn cung cấp cho người dùng một con dấu chặt với mô-men xoắn tối thiểu. Van bi cũng là lựa chọn ít tốn kém nhất khi lựa chọn trong số tất cả các loại sắp xếp van.
Lựa chọn người mẫu
2PC Full Port nổi Van nền tảng thấp
| Tiêu chuẩn | ANSI | GB | JIS | DIN |
| Sức ép | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Mô hình | 1) Mô hình nền tảng cao 2) Mô hình xử lý | |||
