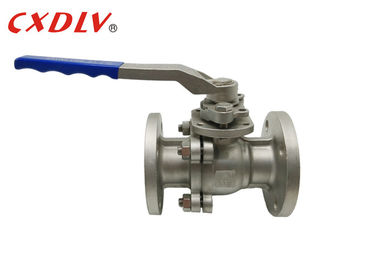

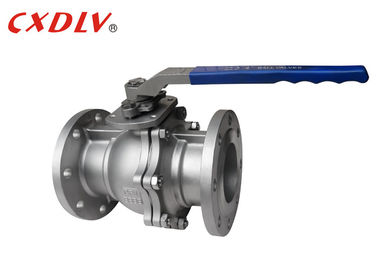

Thép không gỉ DIN RF Van mặt bích 2pc với thao tác xử lý

Thép không gỉ DIN RF Van mặt bích 2pc với thao tác xử lý

MOQ: 1pc
giá bán: Có thể đàm phán
bao bì tiêu chuẩn: Vỏ gỗ dán phù hợp theo cấu trúc van khác nhau
Thời gian giao hàng: 5 ~ 25 ngày làm việc
phương thức thanh toán: T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram
khả năng cung cấp: 500 chiếc / Môn
Thông tin chi tiết
Nguồn gốc
Trung Quốc
Hàng hiệu
CXDLV
Chứng nhận
CE&ISO
Số mô hình
Q41F
Tiêu chuẩn:
DIN
Cơ thể vật liệu:
CF8 CF8M WCB
Áp lực:
PN16
Kích thước:
DN15 ~ DN200
Cấu trúc:
Phân chia cơ thể
kết nối:
Mặt bích đôi
Trung bình:
Nước dầu khí
Làm nổi bật:

van bi cf8m

,

van bi inox

Mô tả sản phẩm

Thép không gỉ DIN RF Van mặt bích 2pc với thao tác xử lý

Thông số kỹ thuật

DIN tiêu chuẩn xử lý van bi Oprated

Tiêu chuẩn áp dụng:
- Thiết kế và sản xuất: DIN 3357/1, 2EN12516-1

- Kết nối mặt bích: DIN2542 ~ DIN2545, En1092

- Kiểm tra chống cháy: API607 thứ 4 năm 1993

- Kiểm tra và kiểm tra: DIN3230 / 3, En12266

Phạm vi kích thước:
- DN15 ~ DN200

Mức áp suất:
- DIN PN16 PN25 PN40
Phạm vi nhiệt độ:
- -20 ° C ~ 185 ° C

Van bi đầy đủ có đường kính lỗ khoan giống như đường ống. Ưu điểm là không có tổn thất ma sát thêm, và hệ thống dễ dàng hơn để làm sạch (heo). Nhược điểm là bóng và vỏ lớn hơn van bi tiêu chuẩn với lỗ khoan giảm. Do đó, chi phí cao hơn một chút và đối với nhiều ứng dụng, điều này là không bắt buộc.

Đơn vị: mm
Sức ép Kích thước L E φB φC T f
PN16 15 130 95 65 45 14 2
20 140 105 75 55 14 2
25 150 115 85 65 14 2
32 165 135 100 78 16 2
40 180 145 110 85 16 3
50 200 160 125 100 16 3
65 220 180 145 120 18 3
80 250 195 160 135 20 3
100 280 215 180 155 20 3
125 320 245 210 185 22 3
150 360 280 240 210 24 3
200 400 335 295 265 26 3

Ứng dụng

Van bi được sử dụng trong nhiều ứng dụng bao gồm, nhưng không giới hạn ở:

Nhà máy khí đốt, nhà máy dầu thô, dây chuyền cấp khí, nhà máy polymer, ứng dụng quy trình tự động, nhà máy xử lý khí công nghiệp, nhà máy LNG, chế biến hydrocarbon, trang trại xe tăng, nhà máy lọc dầu

Đặc điểm van bi

Van bi nổi có một quả bóng nổi giữa hai ghế và sử dụng áp lực đường thẳng để đẩy bóng xuống dưới để đóng cửa tích cực.

Đặc điểm nổi của van bi bao gồm:

1. Không có thân thấp hơn, cung cấp tiết kiệm trong quá trình xây dựng

2. Phạm vi kích thước tương đối nhỏ, thường từ 1/2 - 12

3. Khả năng niêm phong chặt chẽ thông qua bóng trên ghế

4. Mô-men xoắn hoạt động thấp

5. Chỉ niêm phong hạ lưu

Lựa chọn người mẫu

Van cầu nổi 2PC Full Port

Tiêu chuẩn ANSI GB JIS DIN
Sức ép 150LB / 300LB PN16 / PN25 / PN40 10K / 20K PN16 / PN25 / PN40
Matreial 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB
Mô hình 1) Mô hình nền tảng cao 2) Mô hình xử lý
