| MOQ: | 1pc |
| giá bán: | Có thể đàm phán |
| bao bì tiêu chuẩn: | Trường hợp gỗ dán phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
| phương thức thanh toán: | T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram |
| khả năng cung cấp: | 500 chiếc / Môn |

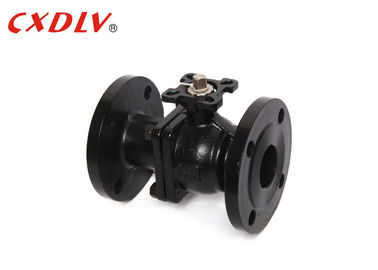

Van bi thép nổi 2PC WCB DN15 - Van mặt bích DN200 PN16
Thông số kỹ thuật
Van bi đúc
Tiêu chuẩn áp dụng:
- Thiết kế và sản xuất: ASME B16.5, API 608
- Kết nối: ASMEB16.5
- Kiểm tra chống cháy: API607 thứ 4 năm 1993
- Kiểm tra và kiểm tra: API 598, API6D
Phạm vi kích thước:
- 1/2 "~ 8" DN15 ~ DN200
Mức áp suất:
- ANSI 150LB 300LB PN16 / 25/40
Phạm vi nhiệt độ:
- 20 ° C ~ 185 ° C
| Unti: mm | ||||||||
| Sức ép | Kích thước | φD | L | E | φB | φC | T | f |
| Lớp150 | 1/2 " | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1.6 |
| 3/4 " | 19 | 117 | 98 | 70 | 43 | 11,5 | 1.6 | |
| 1 " | 25 | 127 | 108 | 79,5 | 51 | 12 | 1.6 | |
| 1 1/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
| 1 1/2 " | 38 | 165 | 127 | 98,5 | 73 | 15 | 1.6 | |
| 2 " | 51 | 178 | 152 | 120,5 | 92 | 16 | 1.6 | |
| 2 1/2 " | 64 | 190 | 178 | 139,5 | 105 | 18 | 1.6 | |
| 3 " | 76 | 203 | 190 | 152,5 | 127 | 19 | 1.6 | |
| 4" | 102 | 229 | 229 | 19,5 | 157 | 24 | 1.6 | |
| 5 " | 127 | 353 | 254 | 216 | 186 | 24 | 1.6 | |
| 6 " | 152 | 394 | 279 | 241,5 | 216 | 26 | 1.6 | |
| số 8" | 203 | 457 | 343 | 298,5 | 270 | 29 | 1.6 | |
Ứng dụng
* Phạm vi ứng dụng rộng, từ đường kính nhỏ đến vài mm, mét lớn, từ chân không cao đến áp suất cao có thể được áp dụng.
* Van bi đã được sử dụng rộng rãi trong dầu mỏ, hóa chất, sản xuất điện, giấy, năng lượng nguyên tử, hàng không, tên lửa và các bộ phận khác, cũng như cuộc sống hàng ngày của người dân.
Lợi thế của Van bi
1. Trục xoay vuông cho sức mạnh tốt hơn và tiếp xúc nhiều hơn với cần gạt tay
2. Khu vực ướt được gia công đầy đủ và đánh bóng
3. Các tính năng chống tĩnh điện và chống tĩnh điện tùy chọn
4. Gương đã hoàn thành bóng để tắt chặt và mô-men xoắn hoạt động thấp hơn
5. Cần gạt tay thân thiện và vận hành tốt hơn
Lựa chọn người mẫu
DIN 2PC Cổng bóng nổi đầy đủ
| Tiêu chuẩn | ANSI | GB | JIS | DIN |
| Sức ép | 150LB 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Mô hình | 1) Mô hình nền tảng cao 2) Mô hình xử lý | |||
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
|
|
