| MOQ: | 1pc |
| giá bán: | Có thể đàm phán |
| bao bì tiêu chuẩn: | Vỏ gỗ dán phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
| phương thức thanh toán: | T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram |
| khả năng cung cấp: | 500 chiếc / Môn |

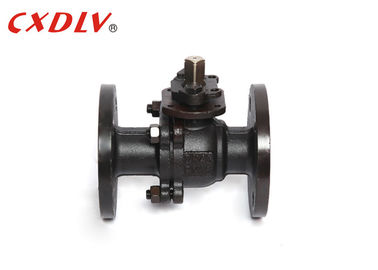

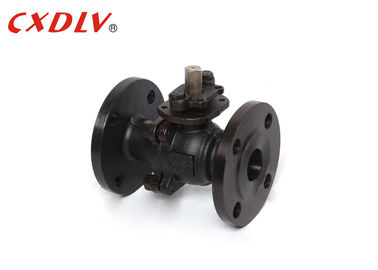

Van không gỉ mặt bích nổi Van đúc cho khí, dầu
Thông số kỹ thuật
ANSI Standard Valve Oprated Ball Valve
Tiêu chuẩn áp dụng:
- Thiết kế và sản xuất: ASME B16.34, API 608
- Kết nối mặt bích: ASME B16.5
- Kiểm tra chống cháy: API607 thứ 4 năm 1993
- Kiểm tra và kiểm tra: API598, API6D
- Kích thước mặt đối mặt: ASME B16.10
Phạm vi kích thước:
- 1/2 "~ 8"
Mức áp suất:
- ANSI 150LB 300LB
Phạm vi nhiệt độ:
- -20 ° C ~ 185 ° C
Van bi là một thiết bị có bộ phận đóng hình cầu cung cấp kiểm soát bật / tắt dòng chảy. Hình cầu có một cổng, còn được gọi là một lỗ khoan, thông qua trung tâm. Khi van được định vị sao cho lỗ khoan được căn cùng hướng với đường ống, nó ở vị trí mở và chất lỏng có thể chảy qua nó. Khi xoay 90 độ, lỗ khoan trở nên vuông góc với đường dòng chảy, nghĩa là van được đóng lại và chất lỏng không thể đi qua.
| Đơn vị: mm | ||||||||
| Sức ép | Kích thước | φD | L | E | φB | φC | T | f |
| Lớp150 | 1/2 " | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1.6 |
| 3/4 " | 19 | 117 | 98 | 70 | 43 | 11,5 | 1.6 | |
| 1 " | 25 | 127 | 108 | 79,5 | 51 | 12 | 1.6 | |
| 1 1/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
| 1 1/2 " | 38 | 165 | 127 | 98,5 | 73 | 15 | 1.6 | |
| 2 " | 51 | 178 | 152 | 120,5 | 92 | 16 | 1.6 | |
| 2 1/2 " | 64 | 190 | 178 | 139,5 | 105 | 18 | 1.6 | |
| 3 " | 76 | 203 | 190 | 152,5 | 127 | 19 | 1.6 | |
| 4" | 102 | 229 | 229 | 19,5 | 157 | 24 | 1.6 | |
| 5 " | 127 | 353 | 254 | 216 | 186 | 24 | 1.6 | |
| 6 " | 152 | 394 | 279 | 241,5 | 216 | 26 | 1.6 | |
| số 8" | 203 | 457 | 343 | 298,5 | 270 | 29 | 1.6 | |
Ứng dụng
Van bi thường được lựa chọn nhờ khả năng được sử dụng thành công trên một loạt các ứng dụng và thị trường. Như đã đề cập trước đây, van bi là một cú hích lớn với ngành công nghiệp dầu khí tự nhiên, nhưng cũng tìm thấy một vị trí trong nhiều lĩnh vực sản xuất, lưu trữ hóa chất và thậm chí cả dân dụng.
Lợi thế
1. Vòng đời dài hơn
2. Mô-men đồng đều thấp hơn
3. Cho phép truy cập thay thế chỗ ngồi
4. Có sẵn bằng thép không gỉ hoặc thép carbon
5. Thân và nắp bích được đúc đầu tư
Lựa chọn người mẫu
2PC Full Port nổi Van nền tảng thấp
| Tiêu chuẩn | ANSI | GB | JIS | DIN |
| Sức ép | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Mô hình | 1) Mô hình nền tảng cao 2) Mô hình xử lý | |||
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
|
|
