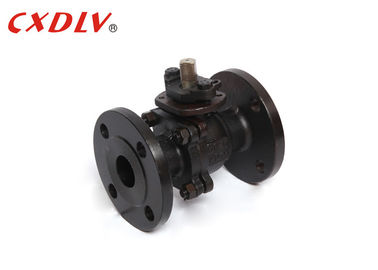

1/2 đến 12 inch API DIN JIS Flange End Ball Van nổi WCB Van điều khiển bằng thép đúc
Thông số kỹ thuật
JIS Standard Xử lý van bi Oprated
Tiêu chuẩn áp dụng:
- Thiết kế và sản xuất: ASME B16.34, API 608
- Kết nối mặt bích: JIS B2212 ~ B213
- Kiểm tra chống cháy: API607 thứ 4 năm 1993
- Kiểm tra và kiểm tra: JIS B2003, API6D
Phạm vi kích thước:
- 15A ~ 200A
Mức áp suất:
- JIS 10K 20K
Phạm vi nhiệt độ:
- -20 ° C ~ 185 ° C
Van bi đầy đủ cổng, còn được gọi là van bi đầy đủ, có đường kính trong lỗ khoan (ID) xấp xỉ bằng ID đường ống. Điều này cho phép giảm ma sát và mất áp suất trên van. Với một van bi đầy đủ cổng, không có hạn chế đối với dòng chảy của chất lỏng. Loại lỗ khoan này là lý tưởng cho các tình huống có thể cần thiết là heo con.
| Đơn vị: mm | |||||||
| Sức ép | Kích thước | L | E | φB | φC | T | f |
| 10 nghìn | 15 | 108 | 95 | 70 | 52 | 12 | 1 |
| 20 | 117 | 100 | 75 | 58 | 14 | 1 | |
| 25 | 127 | 125 | 90 | 70 | 14 | 1 | |
| 32 | 140 | 135 | 100 | 80 | 16 | 2 | |
| 40 | 165 | 140 | 105 | 85 | 16 | 2 | |
| 50 | 178 | 155 | 120 | 100 | 16 | 2 | |
| 65 | 190 | 175 | 140 | 120 | 18 | 2 | |
| 80 | 203 | 185 | 150 | 130 | 18 | 2 | |
| 100 | 229 | 210 | 175 | 155 | 18 | 2 | |
| 125 | 353 | 250 | 210 | 185 | 20 | 2 | |
| 150 | 394 | 280 | 240 | 215 | 22 | 2 | |
| 200 | 457 | 330 | 290 | 265 | 22 | 2 | |
Ứng dụng
Van bi được sử dụng để kiểm soát dòng chảy và áp suất và tắt cho chất lỏng ăn mòn, bùn, chất lỏng và khí bình thường.
Chúng được sử dụng trong ngành công nghiệp dầu khí tự nhiên, nhưng cũng tìm thấy một vị trí trong nhiều lĩnh vực sản xuất, lưu trữ hóa chất và thậm chí cả dân dụng.
Lợi thế
1. Xoay trong bao bì thay vì đối ứng quá trình từ bên trong hoặc môi trường từ bên ngoài thông qua tuyến đóng gói cùng với thân cây.
2. Không có vùng thu ở dưới cùng của van. Phải có chỗ cho cánh cổng di chuyển đến và có thể gặp khó khăn trong việc di chuyển những gì đã thu thập ở đó.
3. Kích thước bao thư tổng thể nhỏ hơn.
4. Dễ tự động hóa - độ ninty để mở hoàn toàn đến đóng hoàn toàn. Không bội số lượt.
Lựa chọn người mẫu
Van cầu nổi 2PC Full Port
| Tiêu chuẩn | ANSI | GB | JIS | DIN |
| Sức ép | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Mô hình | 1) Mô hình nền tảng cao 2) Mô hình xử lý | |||
