| MOQ: | 1pc |
| giá bán: | Có thể đàm phán |
| bao bì tiêu chuẩn: | Vỏ gỗ dán phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
| phương thức thanh toán: | T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram |
| khả năng cung cấp: | 500 chiếc / Môn |

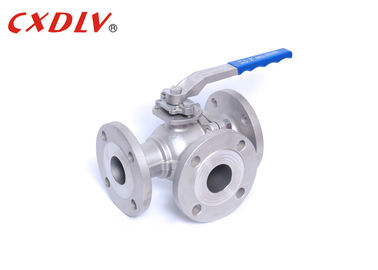

Hiệu suất cao Van bi 3 chiều Thép không gỉ Cổng đầy đủ PN40 T / L
Thông số kỹ thuật
Van bi 3 chiều
Tiêu chuẩn áp dụng:
- Thiết kế và sản xuất: GB12237-89
- Kết nối: JB / T79
- Kiểm tra chống cháy: API607 thứ 4 năm 1993
- Kiểm tra và kiểm tra: GB / T13927-1992
Phạm vi kích thước:
- DN15 ~ DN200
Mức áp suất:
- PN16 PN25 PN40
Phạm vi nhiệt độ:
- -20 ° C ~ 185 ° C
Van bi ba chiều có sẵn trong phiên bản T và L. Kiểu T cho phép ba ống trực giao giao tiếp với nhau và cắt kênh thứ ba để hoạt động như một sự phân chia và hợp nhất. Loại van bi ba chiều L chỉ có thể kết nối hai ống trực giao với nhau và không thể giữ ống thứ ba kết nối với nhau cùng một lúc, chỉ để phân phối.
| Sức ép | Kích thước | L | L1 | D | D1 | Đ2 | Z-d | ISO5211 φD | 4-W |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4 -6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4 -8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4 -8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4 -8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4 -10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4 -10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4 -10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4 -12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4 -12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4 -16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4 -16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4 -16 |
Ứng dụng
Van bi có thể được sử dụng trong nhiều ứng dụng và thị trường, chẳng hạn như truyền tải và lưu trữ, xử lý khí, công nghiệp, và nhiều hơn nữa. van bi cung cấp bảo vệ rò rỉ đáng tin cậy đặc biệt có lợi trong các ứng dụng khí đốt. Van bi có áp suất thấp và có thể mở và đóng nhanh chóng.
Các tính năng và lợi ích
1. Đầu tư thi công đúc thân.
2. Thiết bị chống tĩnh
3. Niêm phong cơ thể đôi được cung cấp (O-ring, Gasket)
4. Mặt đối mặt theo kích thước tiêu chuẩn
