| MOQ: | 1pc |
| giá bán: | Có thể đàm phán |
| bao bì tiêu chuẩn: | Vỏ gỗ dán phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
| phương thức thanh toán: | T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram |
| khả năng cung cấp: | 500 chiếc / Môn |

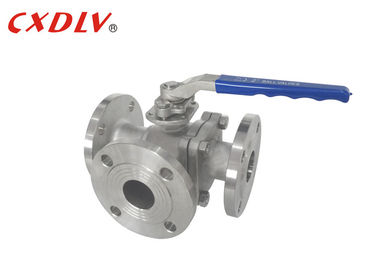

Full Ball Bore SS 3 Way Flanged Ball Valve
Thông số kỹ thuật
Van bi 3 cổng đầy đủ
Tiêu chuẩn áp dụng:
- Thiết kế và sản xuất: GB12237-89
- Kết nối: JB / T79
- Kiểm tra chống cháy: API607 thứ 4 năm 1993
- Kiểm tra và kiểm tra: GB / T13927-1992
Phạm vi kích thước:
- DN15 ~ DN200
Mức áp suất:
- PN16 PN25 PN40
Phạm vi nhiệt độ:
- -20 ° C ~ 185 ° C
Van bi ba chiều có sẵn trong phiên bản T và L. Kiểu T cho phép ba ống trực giao giao tiếp với nhau và cắt kênh thứ ba để hoạt động như một sự phân chia và hợp nhất. Loại van bi ba chiều L chỉ có thể kết nối hai ống trực giao với nhau và không thể giữ ống thứ ba kết nối với nhau cùng một lúc, chỉ để phân phối.
| Sức ép | Kích thước | L | L1 | D | D1 | Đ2 | Z-d | ISO5211 φD | 4-W |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4 -6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4 -8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4 -8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4 -8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4 -10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4 -10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4 -10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4 -12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4 -12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4 -16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4 -16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4 -16 |
Ứng dụng
1. Nhà máy lọc dầu
2. Hóa dầu
3. Thiết bị xử lý hóa chất
4. Ứng dụng điều khiển quá trình
5. Ứng dụng nước và chất thải
6. Ứng dụng đường ống
Tính năng, đặc điểm
1. Cắt hoặc tắt dòng chảy
2. Chuyển đổi dòng chảy giữa hai nguồn khác nhau
3. Kết hợp dòng chảy từ hai nguồn khác nhau
4. Dòng chảy luân phiên giữa hai điểm đến khác nhau
5. Chuyển hướng từ nguồn này sang nguồn khác
6. Phân chia luồng đến từ một nguồn giữa hai điểm đến
