Thông tin chi tiết sản phẩm:
Thanh toán:
|
| quyền lực: | Thiết bị truyền động | Cơ thể vật liệu: | WCB |
|---|---|---|---|
| kết nối: | Mặt bích | Cấu trúc: | Van bi nổi |
| Mô hình: | Cổng đầy đủ | Mô hình không CÓ: | Q44F-16P |
| Điểm nổi bật: | van bi cf8m,van bi inox |
||

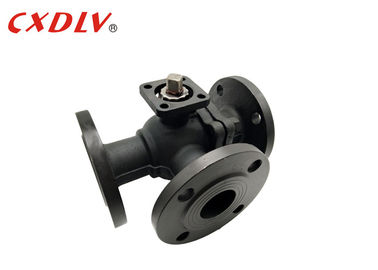

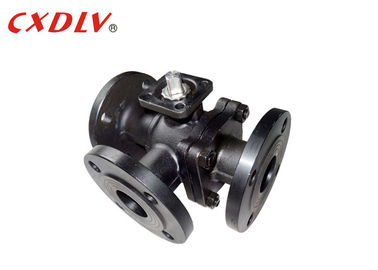

Flange End Cast Steel L-port Van cách 3 mặt bích PN16 Gắn trực tiếp 4 inch cho tự động hóa
Thông số kỹ thuật
Van bi 3 cổng đầy đủ
Tiêu chuẩn áp dụng:
- Thiết kế và sản xuất: GB12237-89
- Kết nối: JB / T79
- Kiểm tra chống cháy: API607 thứ 4 năm 1993
- Kiểm tra và kiểm tra: GB / T13927-1992
Phạm vi kích thước:
- DN15 ~ DN200
Mức áp suất:
- PN16 PN25 PN40
Phạm vi nhiệt độ:
- -20 ° C ~ 185 ° C
Van bi ba chiều có sẵn trong phiên bản T và L. Kiểu T cho phép ba ống trực giao giao tiếp với nhau và cắt kênh thứ ba để hoạt động như một sự phân chia và hợp nhất. Loại van bi ba chiều L chỉ có thể kết nối hai ống trực giao với nhau và không thể giữ ống thứ ba kết nối với nhau cùng một lúc, chỉ để phân phối.
| Sức ép | Kích thước | L | L1 | D | D1 | Đ2 | Z-d | ISO5211 φD | 4-W |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4 -6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4 -8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4 -8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4 -8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4 -10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4 -10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4 -10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4 -12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4 -12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4 -16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4 -16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4 -16 |
Ứng dụng
1. Nhà máy lọc dầu
2. Hóa dầu
3. Thiết bị xử lý hóa chất
4. Ứng dụng điều khiển quá trình
5. Ứng dụng nước và chất thải
6. Ứng dụng đường ống
Tính năng, đặc điểm
1. Khóa tay cầm khóa ở 90 độ và khoảng cách lên đến 360 độ
2. Thành phần đúc đầu tư chất lượng
3. Thiết bị nối đất chống tĩnh điện
4. Cấu hình lắp bộ truyền động kiểu ISO
5. Có sẵn trong một loạt các vật liệu ghế đặc biệt
