Thông tin chi tiết sản phẩm:
Thanh toán:
|
Cơ thể vật liệu: | Thép không gỉ | Chất liệu ghế: | PTFE |
---|---|---|---|
quyền lực: | Thiết bị truyền động trở lại mùa xuân | kết nối: | BSP / BSPT / NPT |
Kích thước: | 1/2 "~ 8" | Trung bình: | Nước dầu khí |
Điểm nổi bật: | van bi hoạt động bằng khí nén,van vận hành bằng khí nén |

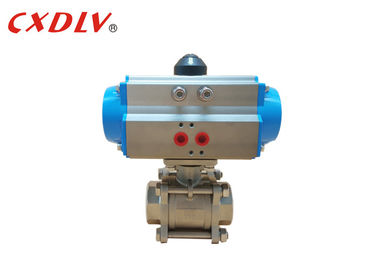

OEM thép không gỉ mùa xuân trở lại Van khí nén Van cổng đầy đủ
Thông số kỹ thuật
Một thiết bị truyền động khí nén chủ yếu bao gồm một piston hoặc cơ hoành phát triển động lực. Nó giữ không khí ở phần trên của xi lanh, cho phép áp suất không khí buộc màng ngăn hoặc piston di chuyển thân van hoặc xoay phần tử điều khiển van.
Các van đòi hỏi ít áp lực để hoạt động và thường tăng gấp đôi hoặc gấp ba lực đầu vào. Kích thước của piston càng lớn, áp suất đầu ra càng lớn. Có một piston lớn hơn cũng có thể tốt nếu nguồn cung cấp không khí thấp, cho phép các lực tương tự với đầu vào ít hơn. Những áp lực này đủ lớn để nghiền nát các vật thể trong đường ống. Với đầu vào 100 kPa, bạn có thể nâng một chiếc xe nhỏ (lên tới 1.000 lbs) một cách dễ dàng và đây chỉ là một van khí nén nhỏ cơ bản. Tuy nhiên, lực kết quả cần thiết của thân cây sẽ quá lớn và khiến thân van bị hỏng.
Áp suất này được truyền đến thân van, được kết nối với phích cắm van (xem van cắm), van bướm, v.v. Các lực lớn hơn được yêu cầu trong đường ống áp lực cao hoặc dòng chảy cao để cho phép van vượt qua các lực này, và cho phép nó để di chuyển các van di chuyển các bộ phận để kiểm soát vật liệu chảy bên trong.
Các đầu vào van là "tín hiệu điều khiển." Điều này có thể đến từ nhiều thiết bị đo khác nhau và mỗi áp suất khác nhau là một điểm đặt khác nhau cho một van. Một tín hiệu tiêu chuẩn điển hình là 20 mộc100 kPa. Ví dụ, một van có thể kiểm soát áp suất trong một tàu có dòng chảy ra không đổi và dòng chảy khác nhau (thay đổi bởi bộ truyền động và van). Một máy phát áp lực sẽ theo dõi áp suất trong tàu và truyền tín hiệu từ 20 Hay100 kPa. 20 kPa có nghĩa là không có áp suất, 100 kPa có nghĩa là có áp suất toàn dải (có thể được thay đổi bởi các điểm hiệu chuẩn máy phát). Khi áp suất tăng trong tàu, đầu ra của máy phát tăng lên, áp suất tăng này được gửi đến van, làm cho van giảm xuống và bắt đầu đóng van, giảm lưu lượng vào tàu, giảm áp suất trong tàu khi áp suất vượt quá được sơ tán qua dòng chảy ra. Đây được gọi là một quá trình hành động trực tiếp.
Lợi thế
1. Kích thước nhỏ gọn và trọng lượng nhẹ Xây dựng
2. Đáng tin cậy, hiệu suất lâu dài
3. Chuẩn mực trong dòng chanh hoặc đường chéo Cross Mount Van để cấu hình bộ truyền động
4. Thiết kế hồi xuân có thể cung cấp không khí thấp tới 50 psi
5. Tiêu chuẩn bên ngoài bằng thép không gỉ và tiêu chuẩn O-Rings FKM
6. Khớp nối van trực tiếp với trục truyền động Giảm thiểu phản ứng dữ dội
7. Tiêu chuẩn ghi đè thủ công
Dữ liệu kỹ thuật
Đơn đặt hàng thiết bị truyền động khí nén
Mẫu số | Mô-men xoắn (6Bar) | |
Mở | Gần | |
ACT 050S | 13,2Nm | 6,7Nm |
ACT 063S | 24,1Nm | 11,1Nm |
ACT 075S | 47,7Nm | 22,1Nm |
ACT 090S | 73,1Nm | 36,7Nm |
ACT 100S | 109Nm | 50,7Nm |
ACT 115S | 176Nm | 82Nm |
ACT 125S | 227Nm | 105Nm |
ACT 145S | 357Nm | 165Nm |
ACT 160S | 456Nm | 224Nm |
ACT 190S | 871Nm | 379Nm |
ACT 210S | 1000Nm | 521Nm |
ACT 240S | 1423Nm | 721Nm |
ACT 270S | 2345Nm | 1060Nm |
ACT 300S | 2956Nm | 1460Nm |
ACT 350S | 4247Nm | 2346Nm |
ACT 400S | 6559Nm | 2624Nm |
Phụ kiện có thể sử dụng với Van bi này
Bật / tắt chỉ báo
Van điện từ tiêu chuẩn Namur trong tất cả các tiêu chuẩn
Định vị van khí nén & điện-khí nén
Ghi đè thủ công
Công tắc giới hạn cho chỉ định bật / tắt tại bảng điều khiển
Bộ lọc + Bộ điều chỉnh kết hợp với đồng hồ đo áp suất
Lựa chọn người mẫu
Van bi khí nén 3PC
tên sản phẩm | Van bi 3PC | |||
Sức ép | 1000WOG | |||
Van Matreial | CF8 / SS304 | CF8M / SS316 | WCB | |
Kết nối | BSP / BSPT / NPT |
