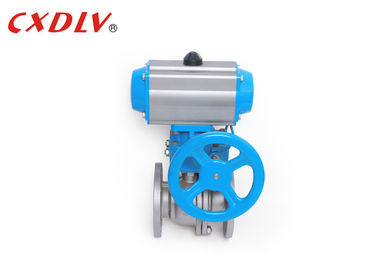

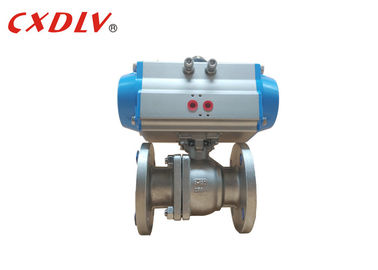

RF Flange Springs Khí nén Van bi 12 cái có ghi đè thủ công
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | CXDLV |
| Chứng nhận: | CE&ISO |
| Số mô hình: | Q641F |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1pc |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Vỏ gỗ dán phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
| Điều khoản thanh toán: | T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram |
| Khả năng cung cấp: | 500 chiếc / Môn |
|
Thông tin chi tiết |
|||
| Cơ thể vật liệu: | CF8 | Chất liệu ghế: | PTFE |
|---|---|---|---|
| quyền lực: | Thiết bị truyền động trở lại mùa xuân | kết nối: | Mặt bích đôi |
| Kích thước van: | 1/2 "~ 8" | Trung bình: | Nước dầu khí |
| Làm nổi bật: | van khí nén tác động kép,van hoạt động bằng khí nén |
||
Mô tả sản phẩm
RF Flange Springs Khí nén Van bi 12 cái có ghi đè thủ công
Thông số kỹ thuật
- Thiết kế giá đỡ và bánh răng quay quý
- Double Acting hoặc Spring Return Version
- Giao diện ISO5211, DIN3337 và Namur để dễ dàng lắp vào van, hộp công tắc giới hạn và bộ định vị
- Thích hợp cho các ứng dụng trong nhà và ngoài trời
- Đầu ra mô-men xoắn từ 3Nm đến 13.024Nm (phiên bản DA) và 4Nm đến 6.584Nm (phiên bản SR)
- Vỏ hợp kim nhôm với bánh răng mạ niken
- Góc di chuyển 90 ° với điều chỉnh dừng di chuyển là ± 5oC
- Áp suất hoạt động từ 2 bar lên đến 8 bar ở nhiệt độ từ -20oC đến + 80oC
Lợi thế
1. Kích thước nhỏ gọn và trọng lượng nhẹ Xây dựng
2. Đáng tin cậy, hiệu suất lâu dài
3. Chuẩn mực trong dòng chanh hoặc đường chéo Cross Mount Van để cấu hình bộ truyền động
4. Thiết kế hồi xuân có thể cung cấp không khí thấp tới 50 psi
5. Tiêu chuẩn bên ngoài bằng thép không gỉ và tiêu chuẩn O-Rings FKM
6. Khớp nối van trực tiếp với trục truyền động Giảm thiểu phản ứng dữ dội
7. Tiêu chuẩn ghi đè thủ công
Dữ liệu kỹ thuật
Đơn đặt hàng thiết bị truyền động khí nén
| Mẫu số | Mô-men xoắn (6Bar) | |
| Mở | Gần | |
| ACT 050S | 13,2Nm | 6,7Nm |
| ACT 063S | 24,1Nm | 11,1Nm |
| ACT 075S | 47,7Nm | 22,1Nm |
| ACT 090S | 73,1Nm | 36,7Nm |
| ACT 100S | 109Nm | 50,7Nm |
| ACT 115S | 176Nm | 82Nm |
| ACT 125S | 227Nm | 105Nm |
| ACT 145S | 357Nm | 165Nm |
| ACT 160S | 456Nm | 224Nm |
| ACT 190S | 871Nm | 379Nm |
| ACT 210S | 1000Nm | 521Nm |
| ACT 240S | 1423Nm | 721Nm |
| ACT 270S | 2345Nm | 1060Nm |
| ACT 300S | 2956Nm | 1460Nm |
| ACT 350S | 4247Nm | 2346Nm |
| ACT 400S | 6559Nm | 2624Nm |
Thông số van bi (DN15 ~ DN200)
| PN (Mpa) | ĐN | L | E | φB | φC | T | f | N-h | H |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 |
Phụ kiện có thể sử dụng với Van bi này
Bật / tắt chỉ báo
Van điện từ tiêu chuẩn Namur trong tất cả các tiêu chuẩn
Định vị van khí nén & điện-khí nén
Ghi đè thủ công
Công tắc giới hạn cho chỉ định bật / tắt tại bảng điều khiển
Bộ lọc + Bộ điều chỉnh kết hợp với đồng hồ đo áp suất
Thêm lựa chọn
| Tiêu chuẩn | ANSI | GB | JIS | DIN |
| Sức ép | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| Van Matreial | 1) CF88 | |||
| Thiết bị truyền động | 1) Diễn xuất đơn (Hoàn trả mùa xuân) 2) Diễn xuất kép | |||
| Phụ kiện | 1) Công tắc giới hạn 2) Van điện từ 3) Bộ lọc 4) Bộ định vị | |||
