| MOQ: | 1pc |
| giá bán: | Có thể đàm phán |
| bao bì tiêu chuẩn: | Vỏ gỗ dán phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
| phương thức thanh toán: | T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram |
| khả năng cung cấp: | 500 chiếc / Môn |

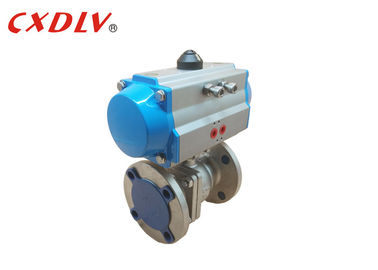

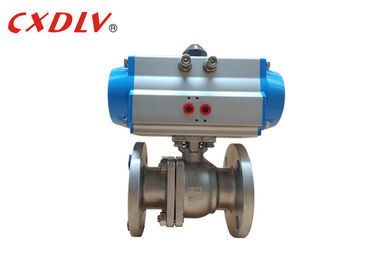

DIN Double Acting Van khí nén bằng thép không gỉ 2 chiều Kết thúc mặt bích DN50
Thông số kỹ thuật
Lợi thế
1. Kích thước nhỏ gọn và trọng lượng nhẹ Xây dựng
2. Đáng tin cậy, hiệu suất lâu dài
3. Chuẩn mực trong dòng chanh hoặc đường chéo Cross Mount Van để cấu hình bộ truyền động
4. Thiết kế hồi xuân có thể cung cấp không khí thấp tới 50 psi
5. Tiêu chuẩn bên ngoài bằng thép không gỉ và tiêu chuẩn O-Rings FKM
6. Khớp nối van trực tiếp với trục truyền động Giảm thiểu phản ứng dữ dội
7. Tiêu chuẩn ghi đè thủ công
Dữ liệu kỹ thuật
Đơn đặt hàng thiết bị truyền động khí nén đôi
| Gấp đôi Diễn xuất | Mẫu số | Mô-men xoắn (5,5Bar) |
| ACT 042D | 8.4Nm | |
| ACT 050D | 18,3Nm | |
| ACT 063D | 32,2Nm | |
| ACT 075D | 64Nm | |
| ACT 090D | 101Nm | |
| ACT 100D | 146Nm | |
| ACT 115D | 236Nm | |
| ACT 125D | 305Nm | |
| ACT 145D | 478Nm | |
| ACT 160D | 624Nm | |
| ACT 190D | 1185Nm | |
| ACT 210D | 1447Nm | |
| ACT 240D | 2126Nm | |
| ACT 270D | 3229Nm | |
| ACT 300D | 4197Nm | |
| ACT 350D | 6283Nm | |
| ACT 400D | 8953Nm |
Thông số van bi DIN PN16 (DN15 ~ DN200)
| PN (Mpa) | ĐN | L | E | φB | φC | T | f |
| 1.6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 |
| 20 | 120 | 105 | 75 | 58 | 18 | 2 | |
| 25 | 125 | 115 | 85 | 68 | 18 | 2 | |
| 32 | 130 | 140 | 100 | 78 | 18 | 2 | |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 | |
| 50 | 150 | 165 | 125 | 102 | 18 | 3 |
Phụ kiện có thể sử dụng với Van bi này
Bật / tắt chỉ báo
Van điện từ tiêu chuẩn Namur trong tất cả các tiêu chuẩn
Định vị van khí nén & điện-khí nén
Ghi đè thủ công
Công tắc giới hạn cho chỉ định bật / tắt tại bảng điều khiển
Bộ lọc + Bộ điều chỉnh kết hợp với đồng hồ đo áp suất
Thêm lựa chọn
| Tiêu chuẩn | ANSI | GB | JIS | DIN |
| Sức ép | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| Van Matreial | 1) CF88 | |||
| Thiết bị truyền động | 1) Diễn xuất đơn (Hoàn trả mùa xuân) 2) Diễn xuất kép | |||
| Phụ kiện | 1) Công tắc giới hạn 2) Van điện từ 3) Bộ lọc 4) Bộ định vị | |||
|
|
