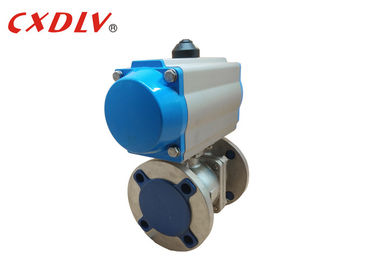

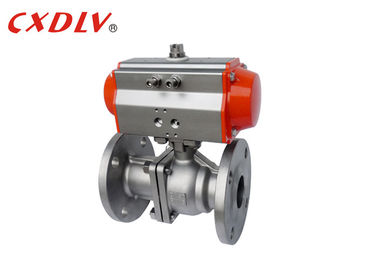

Mặt bích công nghiệp khí nén Van bi điều khiển SS Van điều khiển nước WCB quay
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | CXDLV |
| Chứng nhận: | CE&ISO |
| Số mô hình: | Q641F |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1pc |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Vỏ gỗ dán phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
| Điều khoản thanh toán: | T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram |
| Khả năng cung cấp: | 500 chiếc / Môn |
|
Thông tin chi tiết |
|||
| Cơ thể vật liệu: | CF8 | Chất liệu ghế: | PTFE |
|---|---|---|---|
| quyền lực: | Thiết bị truyền động trở lại mùa xuân | kết nối: | Mặt bích đôi |
| Kích thước van: | 1/2 "~ 8" | Trung bình: | Nước dầu khí |
| Làm nổi bật: | van khí nén tác động kép,van hoạt động bằng khí nén |
||
Mô tả sản phẩm
Mặt bích công nghiệp khí nén Van bi điều khiển SS Van điều khiển nước WCB quay
Thông số kỹ thuật
- Thiết kế giá đỡ và bánh răng quay quý
- Double Acting hoặc Spring Return Version
- Giao diện ISO5211, DIN3337 và Namur để dễ dàng lắp vào van, hộp công tắc giới hạn và bộ định vị
- Thích hợp cho các ứng dụng trong nhà và ngoài trời
- Đầu ra mô-men xoắn từ 3Nm đến 13.024Nm (phiên bản DA) và 4Nm đến 6.584Nm (phiên bản SR)
- Vỏ hợp kim nhôm với bánh răng mạ niken
- Góc di chuyển 90 ° với điều chỉnh dừng di chuyển là ± 5oC
- Áp suất hoạt động từ 2 bar lên đến 8 bar ở nhiệt độ từ -20oC đến + 80oC
Lợi thế
1. Dễ dàng vận hành, mở và đóng nhanh chóng, từ mở hoàn toàn đến tắt hoàn toàn miễn là xoay 90 °, dễ dàng kiểm soát trên khoảng cách xa.
2. bảo trì thuận tiện, van bi có cấu trúc đơn giản, vòng đệm thường hoạt động, và thuận tiện để tháo rời và thay thế.
3. Khi mở hoàn toàn hoặc đóng hoàn toàn, bề mặt niêm phong của bóng và ghế van được cách ly với môi trường. Khi phương tiện đi qua, nó sẽ không gây xói mòn bề mặt niêm phong của van.
Dữ liệu kỹ thuật
Đơn đặt hàng thiết bị truyền động khí nén đôi
| Gấp đôi Diễn xuất | Mẫu số | Mô-men xoắn (5,5Bar) |
| ACT 042D | 8.4Nm | |
| ACT 050D | 18,3Nm | |
| ACT 063D | 32,2Nm | |
| ACT 075D | 64Nm | |
| ACT 090D | 101Nm | |
| ACT 100D | 146Nm | |
| ACT 115D | 236Nm | |
| ACT 125D | 305Nm | |
| ACT 145D | 478Nm | |
| ACT 160D | 624Nm | |
| ACT 190D | 1185Nm | |
| ACT 210D | 1447Nm | |
| ACT 240D | 2126Nm | |
| ACT 270D | 3229Nm | |
| ACT 300D | 4197Nm | |
| ACT 350D | 6283Nm | |
| ACT 400D | 8953Nm |
Thông số van bi (DN15 ~ DN200)
| PN (Mpa) | ĐN | L | E | φB | φC | T | f | N-h | H |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 |
Phụ kiện có thể sử dụng với Van bi này
Bật / tắt chỉ báo
Van điện từ tiêu chuẩn Namur trong tất cả các tiêu chuẩn
Định vị van khí nén & điện-khí nén
Ghi đè thủ công
Công tắc giới hạn cho chỉ định bật / tắt tại bảng điều khiển
Bộ lọc + Bộ điều chỉnh kết hợp với đồng hồ đo áp suất
Thêm lựa chọn
| Tiêu chuẩn | ANSI | GB | JIS | DIN |
| Sức ép | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| Van Matreial | 1) CF88 | |||
| Thiết bị truyền động | 1) Diễn xuất đơn (Hoàn trả mùa xuân) 2) Diễn xuất kép | |||
| Phụ kiện | 1) Công tắc giới hạn 2) Van điện từ 3) Bộ lọc 4) Bộ định vị | |||
