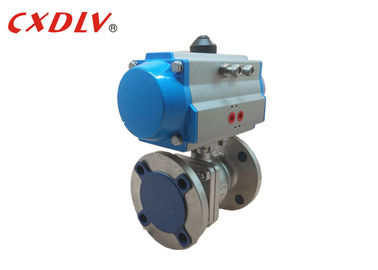

Spring Return Single Acting Gas Actuated Valve 3 way Valve On Off Valve
Thông tin chi tiết sản phẩm:
Nguồn gốc: | Trung Quốc |
Hàng hiệu: | CXDLV |
Chứng nhận: | CE&ISO |
Số mô hình: | Q641F |
Thanh toán:
Số lượng đặt hàng tối thiểu: | 1pc |
---|---|
Giá bán: | Có thể đàm phán |
chi tiết đóng gói: | Vỏ gỗ dán phù hợp theo cấu trúc van khác nhau |
Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
Điều khoản thanh toán: | T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram |
Khả năng cung cấp: | 500 chiếc / Môn |
Thông tin chi tiết |
|||
Cơ thể vật liệu: | CF8 | Chất liệu ghế: | PTFE |
---|---|---|---|
quyền lực: | Thiết bị truyền động trở lại mùa xuân | kết nối: | Mặt bích đôi |
Kích thước van: | 1/2 "~ 8" | Trung bình: | Nước dầu khí |
Làm nổi bật: | van bi hoạt động bằng khí nén,van vận hành bằng khí nén |
Mô tả sản phẩm
Spring Return Single Acting Gas Actuated Valve 3 way Valve On Off Valve
Thông số kỹ thuật
- Thiết kế giá đỡ và bánh răng quay quý
- Double Acting hoặc Spring Return Version
- Giao diện ISO5211, DIN3337 và Namur để dễ dàng lắp vào van, hộp công tắc giới hạn và bộ định vị
- Thích hợp cho các ứng dụng trong nhà và ngoài trời
- Đầu ra mô-men xoắn từ 3Nm đến 13.024Nm (phiên bản DA) và 4Nm đến 6.584Nm (phiên bản SR)
- Vỏ hợp kim nhôm với bánh răng mạ niken
- Góc di chuyển 90 ° với điều chỉnh dừng di chuyển là ± 5oC
- Áp suất hoạt động từ 2 bar lên đến 8 bar ở nhiệt độ từ -20oC đến + 80oC
Lợi thế
1. Kháng chất lỏng, hệ số kháng ống có cùng chiều dài bằng nhau.
2. Cấu trúc đơn giản, kích thước nhỏ, trọng lượng nhẹ.
3. Đóng và đáng tin cậy vật liệu bề mặt niêm phong nhựa được sử dụng rộng rãi, niêm phong, và đã được sử dụng rộng rãi trong hệ thống chân không.
4. Dễ dàng vận hành, mở và đóng nhanh, từ mở hoàn toàn đến đóng hoàn toàn miễn là xoay 90 °, để tạo điều kiện cho điều khiển từ xa.
5. Dễ dàng bảo trì, van bi đơn giản, con dấu nói chung là các hoạt động, việc thay thế tháo lắp thuận tiện hơn.
6. Trong bề mặt mở hoàn toàn hoặc đóng hoàn toàn, bề mặt niêm phong và bóng cách ly điện môi và chỗ ngồi, thông qua phương tiện truyền thông, sẽ không gây ra xói mòn bề mặt niêm phong van.
Dữ liệu kỹ thuật
Đơn đặt hàng thiết bị truyền động khí nén
Mẫu số | Mô-men xoắn (6Bar) | |
Mở | Gần | |
ACT 050S | 13,2Nm | 6,7Nm |
ACT 063S | 24,1Nm | 11,1Nm |
ACT 075S | 47,7Nm | 22,1Nm |
ACT 090S | 73,1Nm | 36,7Nm |
ACT 100S | 109Nm | 50,7Nm |
ACT 115S | 176Nm | 82Nm |
ACT 125S | 227Nm | 105Nm |
ACT 145S | 357Nm | 165Nm |
ACT 160S | 456Nm | 224Nm |
ACT 190S | 871Nm | 379Nm |
ACT 210S | 1000Nm | 521Nm |
ACT 240S | 1423Nm | 721Nm |
ACT 270S | 2345Nm | 1060Nm |
ACT 300S | 2956Nm | 1460Nm |
ACT 350S | 4247Nm | 2346Nm |
ACT 400S | 6559Nm | 2624Nm |
Thông số van bi 150LB (1/2 "~ 8")
Sức ép | Kích thước | φD | L | E | φB | φC | T | f |
Lớp150 | 1/2 " | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1.6 |
3/4 " | 19 | 117 | 98 | 70 | 43 | 11,5 | 1.6 | |
1 " | 25 | 127 | 108 | 79,5 | 51 | 12 | 1.6 | |
1 1/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
1 1/2 " | 38 | 165 | 127 | 98,5 | 73 | 15 | 1.6 | |
2 " | 51 | 178 | 152 | 120,5 | 92 | 16 | 1.6 |
Phụ kiện có thể sử dụng với Van bi này
Bật / tắt chỉ báo
Van điện từ tiêu chuẩn Namur trong tất cả các tiêu chuẩn
Định vị van khí nén & điện-khí nén
Ghi đè thủ công
Công tắc giới hạn cho chỉ định bật / tắt tại bảng điều khiển
Bộ lọc + Bộ điều chỉnh kết hợp với đồng hồ đo áp suất
Thêm lựa chọn
Tiêu chuẩn | ANSI | GB | JIS | DIN |
Sức ép | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
Van Matreial | 1) CF88 | |||
Thiết bị truyền động | 1) Diễn xuất đơn (Hoàn trả mùa xuân) 2) Diễn xuất kép | |||
Phụ kiện | 1) Công tắc giới hạn 2) Van điện từ 3) Bộ lọc 4) Bộ định vị |
