| MOQ: | 1 miếng |
| giá bán: | Có thể đàm phán |
| Thời gian giao hàng: | 7-30 ngày |
| phương thức thanh toán: | L / C, T / T, Western Union |

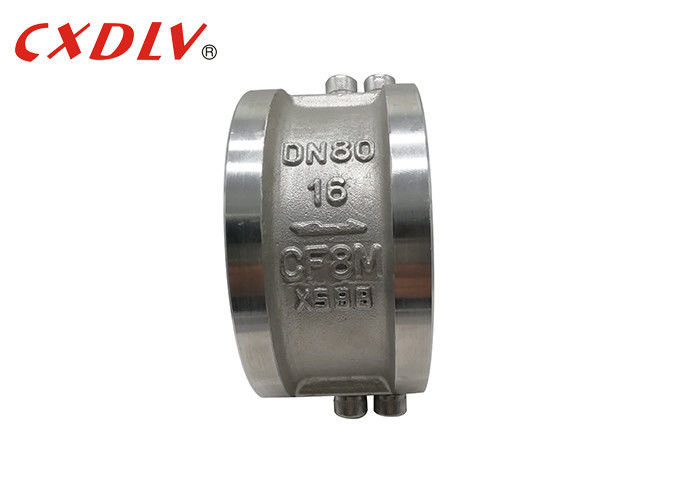

Van kiểm tra hai tấm wafer Spring - Van kiểm tra đôi chiều dài ngắn
Thông số kỹ thuật
Thiết kế theo AP1594. API6D. JB / T8937
Mặt đối mặt theo API594. API6D. DIN3202. JB / T8937
Đánh giá áp suất và nhiệt độ theo ASME B16.34
Kiểm tra & kiểm tra Theo ANSI B 16.34. DIN2401. GB / T9124. JB / T74
Ứng dụng
The innovative double-valve structure of the H76 check valve uses two spring-loaded flaps (half-valve) suspended from a central vertical hinge pin. Cấu trúc van đôi cải tiến của van kiểm tra H76 sử dụng hai nắp lò xo (nửa van) được treo từ một chốt bản lề dọc trung tâm. When the fluid begins to flow, the flap opens under the resultant force (F) acting on the center of the sealing surface. Khi chất lỏng bắt đầu chảy, nắp mở dưới lực tổng hợp (F) tác động lên tâm của bề mặt niêm phong. The action point of the counteracting spring support force (Fs) is located outside the center of the flap surface such that the root of the flap is first opened. Điểm hành động của lực hỗ trợ lò xo phản tác dụng (Fs) nằm bên ngoài tâm của bề mặt nắp sao cho gốc của nắp được mở lần đầu tiên. Therefore, the sealing surface friction phenomenon of the old conventional valve when the valve flap is opened is effectively avoided. Do đó, hiện tượng ma sát bề mặt niêm phong của van thông thường cũ khi mở nắp van là có hiệu quả tránh.
Bản vẽ kích thước
| ĐN | L | D | Đ2 | D3 | D1 |
| 50 | 60 | 108 | 51 | 56 | 125 |
| 65 | 67 | 128 | 65 | 73 | 145 |
| 80 | 73 | 142 | 80 | 88 | 160 |
| 100 | 73 | 162 | 102 | 108 | 180 |
| 125 | 86 | 192 | 127 | 132 | 210 |
| 150 | 98 | 218 | 152 | 160 | 240 |
| 200 | 127 | 273 | 203 | 210 | 295 |
| 250 | 146 | 329 | 254 | 266 | 350 |
| 300 | 181 | 384 | 304 | 310 | 400 |
Đặc tính
The H76H/Y check valve has a short closing stroke and spring loading, which significantly reduces water hammer. Van kiểm tra H76H / Y có hành trình đóng ngắn và tải lò xo, giúp giảm đáng kể búa nước. The opening pressure is small, the flap can be fully opened with a small differential pressure, and the flap can be fully opened with a small differential pressure. Áp suất mở nhỏ, nắp có thể được mở hoàn toàn với áp suất chênh lệch nhỏ, và nắp có thể được mở hoàn toàn với áp suất chênh lệch nhỏ. The valve is a unitary structure that is simple and compact. Van là một cấu trúc đơn nhất là đơn giản và nhỏ gọn. The impact force is small when the valve is closed, the water hammer pressure is small, the valve life is long, and the reliability is high. Lực tác động nhỏ khi đóng van, áp lực búa nước nhỏ, tuổi thọ của van dài và độ tin cậy cao.
Giao hàng trọn gói
Chi tiết đóng gói: We choose suitable wood cases according to different valves and arrange skilled workers to pack in case of bruise. : Chúng tôi chọn trường hợp gỗ phù hợp theo các van khác nhau và sắp xếp công nhân lành nghề để đóng gói trong trường hợp bị bầm tím. Long term cooperated forwarder will book space, clear customs and transport for us without delay. Giao nhận hợp tác lâu dài sẽ đặt chỗ, làm thủ tục hải quan và vận chuyển cho chúng tôi không chậm trễ. There are three ways for transportation, by sea, by air and by train. Có ba cách để vận chuyển, bằng đường biển, đường hàng không và tàu hỏa. We will arrange transportation according to customers' needs. Chúng tôi sẽ sắp xếp vận chuyển theo nhu cầu của khách hàng.
Chi tiết giao hàng: theo đơn đặt hàng, 7 ~ 60 ngày
Câu hỏi thường gặp
Q: Bạn là công ty thương mại hay nhà sản xuất?
A: Chúng tôi là một nhà sản xuất van dựa trên Ôn Châu.
Q: Thời gian giao hàng của bạn là bao lâu?
A: Theo thứ tự, 7 ~ 60 ngày.
Q: Do you provide samples ? Q: Bạn có cung cấp mẫu? is it free or extra ? nó là miễn phí hay thêm?
Trả lời: Có, chúng tôi có thể cung cấp mẫu miễn phí nhưng không phải trả chi phí vận chuyển hàng hóa.
Q: Điều khoản thanh toán của bạn là gì?
A: Payment<=1000USD, 100% in advance. A: Thanh toán <= 1000USD, trả trước 100%. Payment>=1000USD, 30% T/T in advance ,balance before shippment. Thanh toán> = 1000USD, trả trước 30% T / T, số dư trước khi chuyển khoản.
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
|
|
