Thông tin chi tiết sản phẩm:
Thanh toán:
|
Vật liệu cơ thể: | CF8, CF8M, CF3, CF3M, WCB | Tiêu chuẩn: | JIS |
---|---|---|---|
Kích thước: | DN500 ~ DN250 | Nhiệt độ: | -196 ° C ~ 650 ° C |
Niêm phong: | Con dấu kim loại | Sức ép: | JIS10KJIS |
Điểm nổi bật: | ss gate valve,metal seated gate valve |

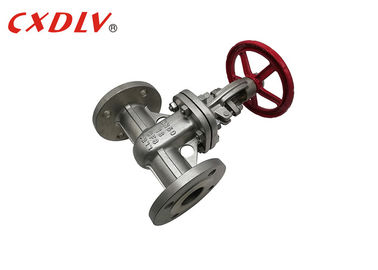

OEM Van thép không gỉ mặt bích kết thúc với tay quay CF8 CF8M
Thông số kỹ thuật
Tiêu chuẩn áp dụng:
- KHUÔN MẶT KHUÔN MẶT: JIS B2002
- KẾT THÚC FLANGE END: JIS B2212-B213
- MÔ TẢ: ASME B16.34, API608
- KIỂM TRA: JIS B2003, API6D
Phạm vi kích thước:
- DN15 ~ DN250
Mức áp suất:
- JIS10K
Phạm vi nhiệt độ:
- -29 ° C ~ 185 ° C
Ứng dụng
Gate valve is a valve that the valve plate moves along the vertical direction in the pipeline.It can also be made into a gate that can produce a small amount of deformation to improve its processability and make up for the deviation of the sealing surface angle during the machining process. Van cổng là một van mà tấm van di chuyển dọc theo hướng thẳng đứng trong đường ống. Nó cũng có thể được chế tạo thành một cổng có thể tạo ra một lượng biến dạng nhỏ để cải thiện khả năng xử lý của nó và bù cho độ lệch của góc bề mặt niêm phong trong suốt quá trình gia công. The board is called a resilient shutter. Bảng được gọi là một màn trập đàn hồi. When the gate valve is closed, the sealing surface can be sealed only by the medium pressure, that is, the sealing surface of the ram is pressed against the valve seat on the other side by the medium pressure to ensure the sealing of the sealing surface, which is self-sealing. Khi van cổng được đóng lại, bề mặt niêm phong chỉ có thể được bịt kín bằng áp suất trung bình, nghĩa là bề mặt niêm phong của ram được ép vào ghế van ở phía bên kia bằng áp suất trung bình để đảm bảo niêm phong bề mặt niêm phong , đó là tự niêm phong. Most of the gate valves are forced to seal, that is, when the valve is closed, the external force is forced to press the gate to the valve seat to ensure the sealing of the sealing surface. Hầu hết các van cổng buộc phải bịt kín, nghĩa là khi đóng van, lực bên ngoài buộc phải ấn cổng vào ghế van để đảm bảo niêm phong bề mặt niêm phong.
ĐN | L | D | D1 | Đ2 | bf | z-d | H |
50 | 178 | 155 | 120 | 96 | 16 | 4-19 | 320 |
80 | 203 | 185 | 150 | 126 | 18 | 8-19 | 390 |
150 | 267 | 280 | 240 | 212 | 22 | 8-23 | 674 |
Vui lòng liên hệ với các kích thước khác. |
Đặc tính
1. High height, long opening and closing time. 1. Chiều cao lớn, thời gian mở và đóng cửa dài. The opening and closing stroke of the shutter is large, and the drop is performed by the screw. Hành trình mở và đóng của màn trập lớn và việc thả được thực hiện bằng vít.
2. The water hammer phenomenon is not easy to produce. 2. Hiện tượng búa nước không dễ sản xuất. The reason is that the shutdown time is long. Lý do là thời gian tắt máy dài.
3. The medium can flow in any direction on both sides, which is easy to install. 3. Phương tiện có thể chảy theo bất kỳ hướng nào trên cả hai mặt, rất dễ cài đặt. The gate valve channels are symmetrical on both sides. Các kênh van cổng đối xứng ở cả hai bên.
Lựa chọn người mẫu
Van cổng
Tiêu chuẩn | ANSI | GB | JIS | DIN |
Sức ép | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
Van Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB |
