| MOQ: | 1 cái |
| giá bán: | Có thể đàm phán |
| bao bì tiêu chuẩn: | Vỏ gỗ dán phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
| phương thức thanh toán: | T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram |
| khả năng cung cấp: | 500 chiếc / Môn |

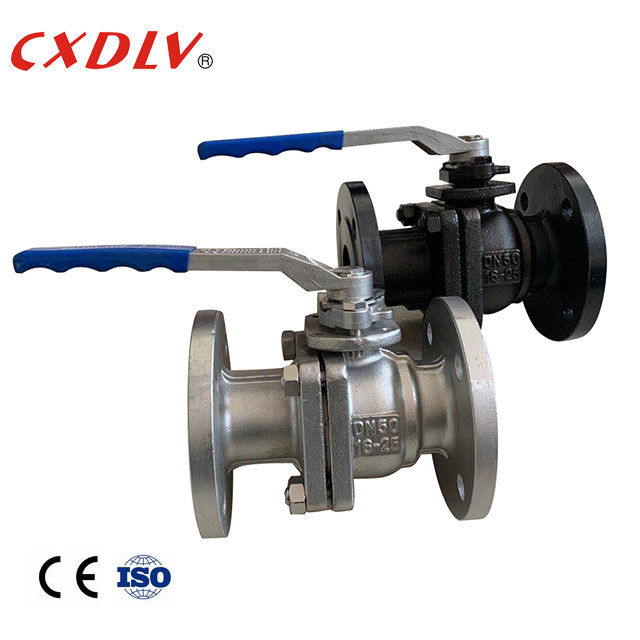

PN25 A216 Gr.WCB Van bi mặt bích Vận hành đòn bẩy
Thông số kỹ thuật
Van bi tùy chọn xử lý GB
Tiêu chuẩn áp dụng:
- Thiết kế và Sản xuất: GB12237-89
- Kết nối: JB / T79
- Thử nghiệm chống cháy: API607 lần thứ 4 năm 1993
- Kiểm tra và Kiểm tra: GB / T13927-1992
Phạm vi kích thước:
- DN15 ~ DN200
Mức áp suất:
- GB PN16 PN25 PN40
Phạm vi nhiệt độ:
- -20 ° C ~ 185 ° C
A van bilà một dạng van một phần tư sử dụng một quả bóng rỗng, đục lỗ và xoay để kiểm soát dòng chảy qua nó.Nó mở khi lỗ của quả bóng phù hợp với dòng chảy và đóng lại khi nó xoay 90 độ bởi tay cầm van.Tay cầm nằm phẳng phù hợp với dòng chảy khi mở và vuông góc với nó khi đóng, giúp dễ dàng xác nhận trạng thái của van bằng mắt.
| Đơn vị: mm | |||||||
| Sức ép | Kích thước | L | φE | φB | φC | T | f |
| PN25 | 15 | 130 | 95 | 65 | 45 | 16 | 2 |
| 20 | 150 | 105 | 75 | 58 | 18 | 2 | |
| 25 | 160 | 115 | 85 | 68 | 18 | 2 | |
| 32 | 180 | 140 | 100 | 78 | 18 | 2 | |
| 40 | 200 | 150 | 110 | 88 | 18 | 3 | |
| 50 | 230 | 165 | 125 | 102 | 20 | 3 | |
Ứng dụng
Van bi thường là loại van hai chiều dùng cho các ứng dụng bật-tắt được sử dụng trong một số ngành công nghiệp khác nhau.Một số trong số này bao gồm nước, dầu, khí đốt, hóa chất, dược phẩm, khai thác mỏ.
Tại sao chọn van bi?
1. Hiệu suất chống tĩnh điện: một lò xo được bố trí giữa bi, thân van và thân van, và tĩnh điện được tạo ra bởi quá trình đóng cắt có thể được dẫn xuất.
2. Vì vật liệu như polytetrafluoroethylene có đặc tính tự bôi trơn tốt và tổn thất ma sát với thân hình cầu nhỏ, nên tuổi thọ của van bi khí nén lâu dài.
3. Sức cản chất lỏng thấp, và van bi khí nén là loại có sức cản chất lỏng nhỏ nhất trong các loại van.
4. Con dấu thân van là đáng tin cậy.Do thân van chỉ thực hiện chuyển động tương tự như chuyển động nâng nên phớt làm kín của thân van không dễ bị hỏng, và khả năng làm kín tăng khi áp suất của môi chất tăng lên.
Lựa chọn mô hình
Van bi nổi đầy đủ 2PC
| Tiêu chuẩn | ANSI | GB | JIS | DIN |
| Sức ép | 150LB / 300LB | PN16 / PN25 / PN40 | 10 nghìn / 20 nghìn | PN16 / PN25 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Mô hình | 1) Mô hình nền tảng cao 2) Mô hình xử lý | |||
|
|
