| MOQ: | 1 cái |
| giá bán: | Có thể đàm phán |
| bao bì tiêu chuẩn: | Vỏ gỗ dán phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
| phương thức thanh toán: | T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram |
| khả năng cung cấp: | 500 chiếc / Môn |

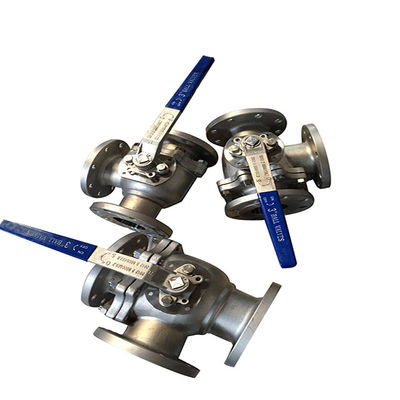

Van bi mặt bích 3 chiều bằng thép không gỉ được kích hoạt Loại T hoặc Loại L
Thông số kỹ thuật
Đúc van bi nổi
Tiêu chuẩn áp dụng:
- Thiết kế và Sản xuất: GB12237-89
- Kết nối: JB / T79
- Thử nghiệm chống cháy: API607 lần thứ 4 năm 1993
- Kiểm tra và Kiểm tra: GB / T13927-1992
Phạm vi kích thước:
- DN15 ~ DN200
Mức áp suất:
- PN16 PN25 PN40
Phạm vi nhiệt độ:
- -20 ° C ~ 185 ° C
Van bi ba chiềucó sẵn trong các phiên bản T và L.Kiểu chữ T cho phép ba đường ống trực giao giao tiếp với nhau và cắt kênh thứ ba để hoạt động như một sự phân tách và hợp nhất.
Loại van bi ba ngã L chỉ có thể kết nối hai đường ống trực giao với nhau, và không thể giữ cho đường ống thứ ba kết nối với nhau cùng một lúc, chỉ để phân phối.được sử dụng để ngắt kết nối cả hai đầu vào khỏi một ổ cắm hoặc nó có thể kết nối một trong hai đầu vào với một ổ cắm.Các loại van 3 cổng khác có thể được thiết kế cho các sơ đồ và vị trí định hướng dòng chảy khác.
| Sức ép | Kích thước | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 |
Ứng dụng
Van được sử dụng chủ yếu trong cấp thoát nước tuần hoàn công nghiệp, cấp thoát nước đô thị, các tòa nhà cao tầng, khách sạn đầu ra của máy bơm có điều áp, dùng để cắt nước và khử các búa nước, đảm bảo vận hành an toàn của mạng đường ống.Được thiết kế để đáp ứng đầy đủ các yêu cầu về môi trường, không rung, không ồn, vận hành êm ái, đảm bảo rằng khách sạn, khu dân cư yên tĩnh và có chức năng tiết kiệm điện.
Tại sao chọn chúng tôi?
1. Sức cản chất lỏng thấp, và hệ số trở lực bằng chiều dài đường ống.
2. Cấu trúc đơn giản, kích thước nhỏ và trọng lượng nhẹ.
3. Nó nhỏ gọn và đáng tin cậy, và có đặc tính niêm phong tốt.Nó cũng đã được sử dụng rộng rãi trong các hệ thống chân không.
4. Vận hành thuận tiện, đóng mở nhanh chóng, xoay 90 ° từ mở hoàn toàn đến đóng hoàn toàn, thuận tiện cho việc điều khiển đường dài.
5. Việc bảo trì thuận tiện, van bi có cấu tạo đơn giản và vòng đệm nói chung có thể di chuyển được, việc tháo rời và thay thế tương đối thuận tiện.
6. Khi mở hoàn toàn hoặc đóng hoàn toàn, bề mặt làm kín của bi và bệ van được cách ly với môi chất, môi chất không gây xói mòn bề mặt làm kín của van.
7. Ứng dụng đa dạng, từ nhỏ đến vài mm, đến vài mét, từ chân không cao đến áp suất cao.
