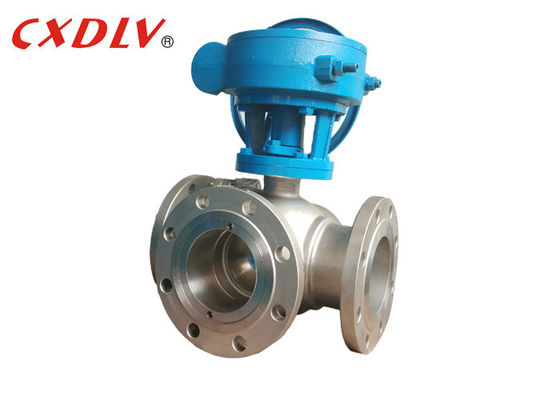

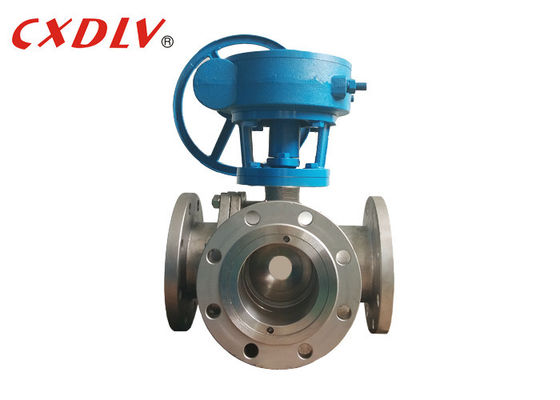

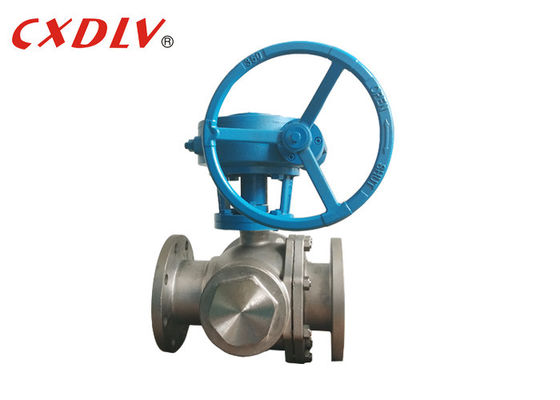

PTFE Ghế T Cổng Hoạt động Bánh răng SS 150LB Van bi 3 chiều
Thông tin chi tiết sản phẩm:
Nguồn gốc: | Trung Quốc |
Hàng hiệu: | CXDLV |
Chứng nhận: | CE,ISO,TS |
Số mô hình: | Q45F |
Thanh toán:
Số lượng đặt hàng tối thiểu: | 1 cái |
---|---|
chi tiết đóng gói: | Vỏ gỗ dán phù hợp theo cấu trúc của các van khác nhau |
Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
Điều khoản thanh toán: | T / T, L / C ,, D / A, D / P, Western Union, MoneyGram |
Khả năng cung cấp: | 5000 chiếc mỗi tháng |
Thông tin chi tiết |
|||
Thân hình: | CF8, CF8M, WCB, CF3M | Ghế: | PTFE, RPTFE, POB |
---|---|---|---|
Kết cấu: | Giảm lỗ khoan | Kích thước cổng: | 15A ~ 200A |
Kết nối: | RF | Sức ép: | 150LB ~ 300LB |
hoạt động: | Thiết bị giun | Tiêu chuẩn: | ANSI, ASME, API, DIN, JIS, BS, GB |
Ứng dụng: | Nước, Dầu, Khí ... | ||
Làm nổi bật: | Van bi 3 chiều 150LB,Van bi giảm lỗ 200A,Van bi ghế PTFE |
Mô tả sản phẩm
Cổng chữ T van bi 3 chiều bằng thép không gỉ
Tính năng van bi
Van bi 3 cổng đầy đủ
Tiêu chuẩn áp dụng:
- Thiết kế và Sản xuất: GB12237-89
- Kết nối: JB / T79
- Thử nghiệm chống cháy: API607 lần thứ 4 năm 1993
- Kiểm tra và Kiểm tra: GB / T13927-1992
Phạm vi kích thước:
- DN15 ~ DN200
Mức áp suất:
- PN16 PN25 PN40
Phạm vi nhiệt độ:
- -20 ° C ~ 185 ° C
Van bi ba chiềucó sẵn trong các phiên bản T và L.Kiểu chữ T cho phép ba đường ống trực giao giao tiếp với nhau và cắt kênh thứ ba để hoạt động như một phân tách và hợp nhất.Loại van bi ba ngã L chỉ có thể kết nối hai đường ống trực giao với nhau, và không thể giữ cho đường ống thứ ba kết nối với nhau cùng một lúc, chỉ có thể phân phối.
Sức ép | Kích thước | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Ưu điểm của van bi
- Với sức cản dòng chảy thấp nhất
- Nó có thể nhận ra việc đóng mở nhanh chóng và thời gian đóng mở của một số cấu trúc chỉ từ 0,05 ~ 0,1 giây, do đó nó có thể được sử dụng trong hệ thống tự động hóa của giá thử nghiệm.Đóng mở van nhanh chóng khi hoạt động mà không cần va đập.
- Ở chế độ mở hoàn toàn và đóng hoàn toàn, quả cầu và chỗ ngồi của bề mặt làm kín và phương tiện cách ly, do đó tốc độ cao qua môi trường van sẽ không gây ra sự ăn mòn của bề mặt làm kín.
- Kết cấu nhỏ gọn, trọng lượng nhẹ, nó có thể được xem xét cho hệ thống nhiệt độ thấp trung bình để có kết cấu van hợp lý nhất.
- Được sản xuất với nhiều kích thước khác nhau mang lại sự linh hoạt trong việc lựa chọn
- Cung cấp dịch vụ an toàn trong điều kiện áp suất cao và nhiệt độ cao
- So với các van khác, chúng được điều khiển với ít lực hơn.
Ứng dụng van bi
Van bi được sử dụng để kiểm soát lưu lượng và áp suất và tắt cho chất lỏng ăn mòn, bùn, chất lỏng thông thường và khí.
Chúng được sử dụng trong công nghiệp dầu mỏ và khí đốt tự nhiên, nhưng cũng có chỗ đứng trong nhiều lĩnh vực sản xuất và kho chứa hóa chất.
Câu hỏi thường gặp
Q: Bạn là công ty thương mại hoặc nhà sản xuất?
A: Chúng tôi là một nhà máy.
Hỏi: Thời gian giao hàng của bạn là bao lâu?
A: Theo đơn đặt hàng, 7 ~ 60 ngày.
Q: Bạn có cung cấp mẫu không?nó là miễn phí hay bổ sung?
A: Có, chúng tôi có thể cung cấp mẫu miễn phí nhưng không phải trả chi phí vận chuyển hàng hóa.
Q: Điều khoản thanh toán của bạn là gì?
A: Thanh toán <= 1000USD, trả trước 100%.Thanh toán> = 1000USD, 30% T / T trước, cân bằng trước khi giao hàng.
