| MOQ: | 1 cái |
| giá bán: | Có thể đàm phán |
| bao bì tiêu chuẩn: | Vỏ gỗ dán phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
| phương thức thanh toán: | T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram |
| khả năng cung cấp: | 500 chiếc / Môn |

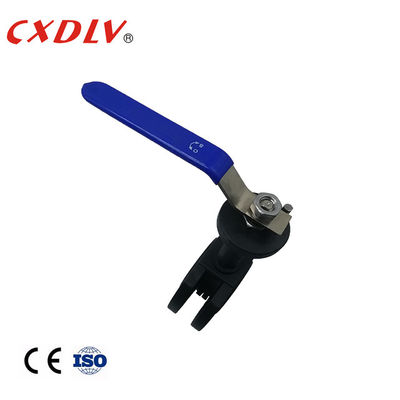

Van bi WCB loại Wafer mở rộng với lỗ khoan giảm
Tính năng sản phẩm
Van bi Wafer 2PC
Tiêu chuẩn áp dụng:
- Thiết kế và Sản xuất: GB / T12237 / 1989
- Kết nối: JB / T79
- Thử nghiệm chống cháy: GB / T13927 - 1992
Phạm vi kích thước:
- DN15 ~ DN200
Áp suất định mức:
- 1,6 ~ 4,0 MPa
Phạm vi nhiệt độ:
- - 20 ° C ~ 250 ° C
Van bi Wafervới cấu trúc đơn giản, kích thước nhỏ và trọng lượng nhẹ, hơn nữa, chỉ bao gồm một vài bộ phận.Hơn nữa, nó có thể được vận hành nhanh chóng bằng cách xoay 90 ° và vật phẩm có đặc tính kiểm soát chất lỏng tốt.Khi van bi ở vị trí mở hoàn toàn, độ dày của tấm van là lực cản duy nhất khi môi chất chảy qua thân van, do đó sụt áp do van tạo ra là nhỏ.
| Kích thước | φd | D2 | D1 | D | T | L | |
| 15 | 1/2 " | 15 | 45 | 65 | 95 | 14 | 35 |
| 20 | 3/4 " | 20 | 55 | 75 | 105 | 14 | 38 |
| 25 | 1 " | 25 | 65 | 85 | 115 | 14 | 42 |
| 32 | 1 1/4 " | 32 | 78 | 100 | 135 | 16 | 50 |
| 40 | 1 1/2 " | 38 | 85 | 110 | 145 | 16 | 62 |
| 50 | 2 " | 50 | 100 | 125 | 160 | 16 | 72 |
Ứng dụng
Van bi Wafer được sử dụng rộng rãi trong: hóa chất, hóa dầu, nấu chảy, dược phẩm, thực phẩm và các ngành công nghiệp khác trong SO2, hơi nước, không khí, khí đốt, amoniac, khí CO2, dầu, nước, nước muối, dung dịch kiềm, nước biển, axit nitric, axit clohydric, axit sunfuric, axit photphoric Môi chất được dùng làm thiết bị điều chỉnh đóng ngắt trên đường ống.
Sức mạnh của van bi
1. Thiết kế độc đáo của van lệch tâm giúp truyền lực không ma sát giữa các bề mặt làm kín, giúp kéo dài tuổi thọ của van.
2. Ghế đàn hồi sinh ra bởi mômen.
3. Thiết kế hình nêm khéo léo giúp van có chức năng làm kín tự động chặt chẽ và chặt chẽ hơn, với khả năng bù và không rò rỉ giữa các bề mặt làm kín.
4. Kích thước nhỏ, trọng lượng nhẹ, trọng lượng nhẹ và dễ cài đặt.
5. Các thiết bị khí nén và điện có thể được cấu hình theo yêu cầu của người sử dụng để đáp ứng nhu cầu điều khiển từ xa và điều khiển chương trình.
6. Vật liệu ghế thay thế có thể được áp dụng cho nhiều loại phương tiện.
Lựa chọn mô hình
Van bi wafer
| Mô hình không | Áp lực công việc / Mpa |
Nhiệt độ áp dụng / ℃ |
Phương tiện áp dụng |
| Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2,5 | Nitrose | |
| Q71F-16Ti | 1,6 | Môi trường ăn mòn oxy hóa | |
| Q71F-25Ti | 2,5 | Môi trường ăn mòn oxy hóa |
