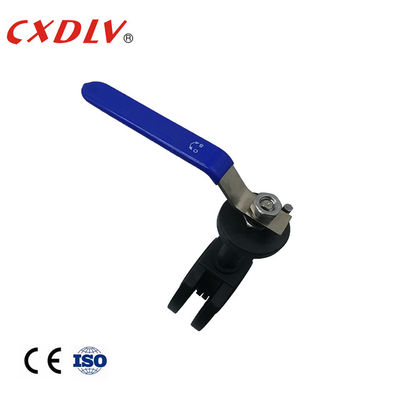

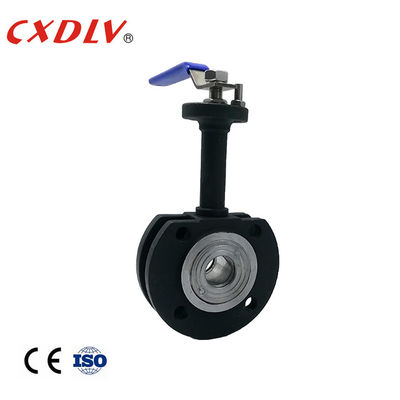

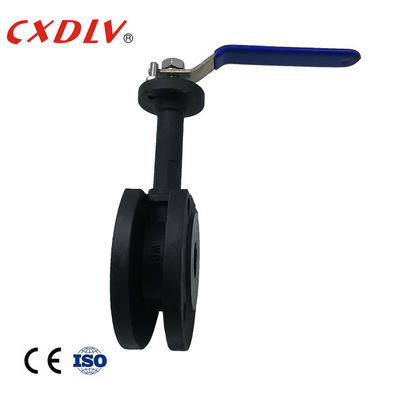

PN16 Vận hành đòn bẩy van bi nổi kiểu Ý áp suất thấp
Các tính năng chung
Van bi Ý
Tiêu chuẩn áp dụng:
- Thiết kế và Sản xuất: GB / T12237 / 1989
- Kết nối: JB / T79
- Thử nghiệm chống cháy: GB / T13927 - 1992
Phạm vi kích thước:
- DN15 ~ DN250
Áp suất định mức:
- Công suất 1,6 ~ 4,0 MPa
Giới hạn nhiệt độ:
- 20 ° C ~ 250 ° C
Bóng nổi: Rắn / rỗng
Hải cảng:Giảm / Đầy đủ
Kết thúc mục nhập
Van bi loại Wafer(hay còn gọi là van bi loại “Siêu mỏng của Ý”) được sử dụng trong thiết bị đường ống ở điều kiện PN1.0 ~ 2.5MPa, nhiệt độ làm việc 29 ~ 180 ℃ (vòng đệm là RPTFE) hoặc 29 ~ 180 ℃ (vòng đệm là PPL Polyphenylene), để cắt đứt hoặc kết nối môi chất trong đường ống.Có thể áp dụng môi trường áp dụng, chẳng hạn như nước, nồi hấp, dầu, Axit Nitric, Axit Acetic, Carbamide, hoặc môi trường có khả năng oxy hóa tùy thuộc vào vật liệu van khác biệt được sử dụng.
| Đơn vị: mm | |||||
| Sức ép | Kích thước | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
Ứng dụng
Van bi Wafer có thể được sử dụng rộng rãi trong dầu khí, hóa chất, luyện kim, nhà máy điện, công nghiệp nhẹ và các lĩnh vực khác để tự động điều chỉnh hoặc cắt dầu, nước, khí và bột giấy hoặc chất lỏng dạng sợi.
Sức mạnh
1. So với van bi thông thường, van bi loại siêu mỏng có ưu điểm là chiều dài cấu trúc ngắn, trọng lượng nhẹ, dễ lắp đặt hơn, tiết kiệm vật liệu vv và có hiệu suất cách nhiệt tuyệt vời.
2. Chúng tôi sử dụng cấu trúc niêm phong linh hoạt cho vòng đệm để đạt được kết quả của hiệu suất niêm phong đáng tin cậy cao và dễ dàng cho hoạt động đóng / mở và cấu trúc bảo vệ chống cháy đặc biệt được thiết lập trong van để giữ cho van hoạt động và hiệu suất niêm phong cao không bị ảnh hưởng trong điều kiện có nguy cơ cháy do tai nạn.
3. Cấu trúc chống tĩnh điện có thể được thiết lập tùy theo yêu cầu của khách hàng.Chúng tôi đặt một tấm định vị đóng / mở 90o có lỗ, khách hàng có thể khóa vị trí theo tình trạng thực tế để tránh thao tác sai.
Lựa chọn mô hình
Van bi wafer
| Mô hình không | Áp lực công việc / Mpa |
Nhiệt độ áp dụng / ℃ |
Phương tiện áp dụng |
| Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2,5 | Nitrose | |
| Q71F-16Ti | 1,6 | Môi trường ăn mòn oxy hóa | |
| Q71F-25Ti | 2,5 | Môi trường ăn mòn oxy hóa |
