| MOQ: | 1 cái |
| giá bán: | Có thể đàm phán |
| bao bì tiêu chuẩn: | Vỏ gỗ dán phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
| phương thức thanh toán: | T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram |
| khả năng cung cấp: | 500 chiếc / Môn |

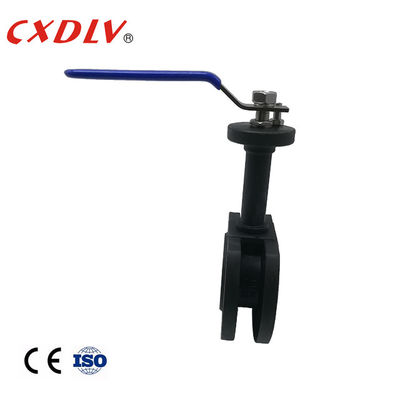

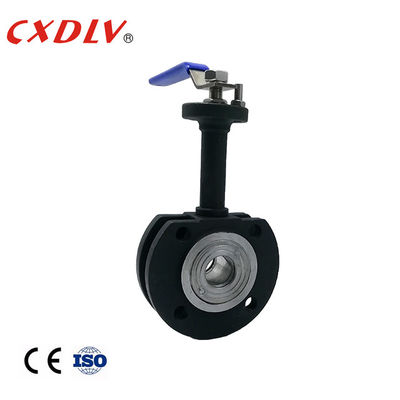

1 PC Mặt bích cuối van bi hoạt động Ghế ngồi PPL với thân mở rộng
Các tính năng chung
Van bi Ý
Tiêu chuẩn áp dụng:
- Thiết kế và Sản xuất: GB / T12237 / 1989
- Kết nối: JB / T79
Phạm vi kích thước:
- DN15 ~ DN200
Áp suất định mức:
- Công suất 1,6 ~ 4,0 MPa
Giới hạn nhiệt độ:
- 20 ° C ~ 250 ° C
Van bi loại Wafer(hay còn gọi là van bi loại “Siêu mỏng của Ý”) được sử dụng trong thiết bị đường ống ở điều kiện PN1.0 ~ 2.5MPa, nhiệt độ làm việc 29 ~ 180 ℃ (vòng đệm là RPTFE) hoặc 29 ~ 180 ℃ (vòng đệm là PPL Polyphenylene), để cắt đứt hoặc kết nối môi chất trong đường ống.Có thể áp dụng môi trường áp dụng, chẳng hạn như nước, nồi hấp, dầu, Axit Nitric, Axit Acetic, Carbamide, hoặc môi trường có khả năng oxy hóa tùy thuộc vào vật liệu van khác biệt được sử dụng.
| Đơn vị: mm | |||||
| Sức ép | Kích thước | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
Ứng dụng
Van bi Wafer có thể được sử dụng rộng rãi trong dầu khí, hóa chất, luyện kim, nhà máy điện, công nghiệp nhẹ và các lĩnh vực khác để tự động điều chỉnh hoặc cắt dầu, nước, khí và bột giấy hoặc chất lỏng dạng sợi.
Sức mạnh
1. Thiết kế thân bằng chứng thổi
2. Giảm bớt thiết kế cổng
3. Cấu trúc van bi wafer đơn giản, kích thước nhỏ, trọng lượng nhẹ.
4. Tiêu chuẩn mặt bích: GB
5. Các vật liệu làm kín khác nhau và các tùy chọn thép carbon
Lựa chọn mô hình
Van bi wafer
| Mô hình không | Áp lực công việc / Mpa |
Nhiệt độ áp dụng / ℃ |
Phương tiện áp dụng |
| Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2,5 | Nitrose | |
| Q71F-16Ti | 1,6 | Môi trường ăn mòn oxy hóa | |
| Q71F-25Ti | 2,5 | Môi trường ăn mòn oxy hóa |
