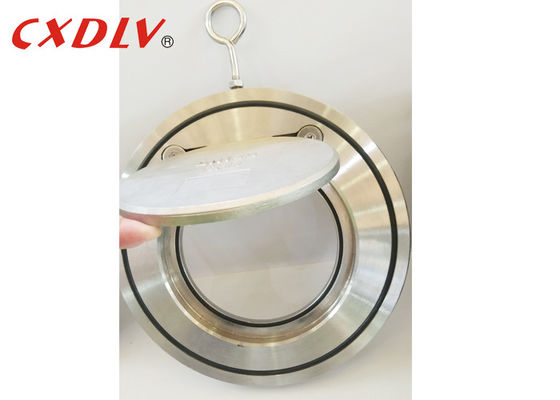

CF8 Soft NBR Ghế Wafer Swing Van kiểm tra Không rò rỉ
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | CXDLV |
| Chứng nhận: | CE,ISO,TS |
| Số mô hình: | H74F |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| chi tiết đóng gói: | Vỏ gỗ dán phù hợp theo cấu trúc của các van khác nhau |
| Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
| Điều khoản thanh toán: | T / T, L / C ,, D / A, D / P, Western Union, MoneyGram |
| Khả năng cung cấp: | 1000 chiếc mỗi tháng |
|
Thông tin chi tiết |
|||
| Thân hình: | CF8, CF8M, WCB ... | Đĩa: | SS304, SS316 |
|---|---|---|---|
| Ghế: | NBR, | Kích thước cổng: | DN40 ~ DN600 |
| Nhiệt độ làm việc: | -20 ℃ ~ + 180 ℃ | Tiêu chuẩn: | ANSI, ASME, API, DIN, JIS, BS, GB |
| Sức ép: | 150lb | Ứng dụng: | Nước, Dầu, Khí ... |
| Làm nổi bật: | Van kiểm tra xoay Wafer Ghế ngồi NBR,Van kiểm tra Swing không rò rỉ,Van kiểm tra xoay Wafer CF8 |
||
Mô tả sản phẩm
NBR Ghế mềm Wafer Swing Van kiểm tra Không rò rỉ
Kiểm tra các tính năng của van
Van kiểm tra xoay Wafer đĩa đơn
Tiêu chuẩn áp dụng:
- Thiết kế và Sản xuất: ASTM B16.34
- Kết nối mặt bích: ASTI16.5
- Kiểm tra và Kiểm tra: API598
Phạm vi kích thước:
-1 1/2 "~ 16"
Mức áp suất:
- ANSI 150LB, 300LB
- JIS 10 nghìn, 20 nghìn
Phạm vi nhiệt độ:
- -20 ° C ~ 180 ° C
| Vật liệu cơ thể | Thép carbon | CF8 | CF8M |
| Đĩa van | Thép carbon | SS304 | SS316 |
| Bu lông, máy giặt | SS304 | SS304 | SS316 |
| Kẻ mắt | Bộ điều chỉnh carbon mạ | Thép carbon mạ | Thép Catbon mạ |
| O-ring | NBR, EPDM | ||
| Nhiệt độ làm việc | -20 ℃ ~ 120 ℃ | -29 ℃ ~ 180 ℃ | -29 ℃ ~ 180 ℃ |
| Trung bình | Nước, Hơi nước, Dầu, Khí | ||
| Tiêu chuẩn | ANSI, DIN, JIS, JB | ||
(PN16) Kích thước van kiểm tra xoay đĩa đơn
(Đơn vị: mm)
| DN | A | L | ||
| PN16 | PN25 | PN16 | PN25 | |
| 100 | 162 | 168 | 16 | 16 |
| 125 | 192 | 194 | 16 | 16 |
| 150 | 218 | 225 | 19 | 19 |
| 200 | 273 | 285 | 28 | 28 |
Tổng quan về van kiểm tra
Kiểm tra van là van đóng ngắt tự động thường được sử dụng để ngăn chặn dòng chảy ngược hoặc thoát nước trong hệ thống đường ống.Thường được áp dụng ở phía xả của máy bơm, van một chiều ngăn hệ thống thoát nước nếu máy bơm dừng và bảo vệ chống lại dòng chảy ngược có thể gây hại cho máy bơm và / hoặc thiết bị khác.
Van kiểm tra xoay có một đĩa phẳng xoay hoặc xoay về chốt bản lề.Chúng có chi phí thấp và có đặc điểm tổn thất đầu thấp khi mở hoàn toàn.Nhưng do hành trình dài và quán tính của đĩa, van một chiều xoay truyền thống có thể bị sập khi lắp đặt đường ống thẳng đứng.Do đó, các van này đôi khi được trang bị một đòn bẩy và phụ kiện trọng lượng.Chúng có thể xử lý chất lỏng với chất rắn như nước thải.
Đặc trưng:
- Thiết kế tiết kiệm: Trọng lượng thấp và chiều dài đặt ngắn giúp tiết kiệm chi phí ban đầu, yêu cầu về không gian và lắp đặt khi so sánh với van một chiều kiểu xoay, toàn thân.
- Suy hao đầu tối thiểu: Suy hao đầu được giảm thiểu bằng cách cung cấp một đường dẫn dòng chảy ngắn, thẳng và hầu như không bị cản trở
- Đóng nhanh để giảm búa nước: Ngắt được thực hiện thông qua đĩa hoàn toàn tự động, được hỗ trợ bằng lò xo, đóng lại gần tốc độ dòng chảy bằng không - thiết kế đĩa đơn, nhẹ tạo ra một ngắt tích cực trước khi đảo ngược dòng chảy, giúp giữ cho dòng chảy tăng ở mức tối thiểu
- Ghế mềm đàn hồi: cùng với các bề mặt đệm được gia công chính xác giúp đảm bảo đệm kín bong bóng đáp ứng hoặc vượt quá các yêu cầu kiểm tra API 598
