Thông tin chi tiết sản phẩm:
Thanh toán:
|
Hoạt động: | Vận hành bằng khí nén | Vật liệu cơ thể: | CF8 CF8M WCB CF3 CF3M |
---|---|---|---|
Sức ép: | PN16 / PN25 / PN40 / ANSI150 / ANSI300 | Kích cỡ: | DN150 ~ DN300 |
Kết cấu: | Quả bóng nổi | sự liên quan: | Mặt bích đôi |
Trung bình: | Dầu khí | ||
Điểm nổi bật: | Van bi mặt bích dạng ống DN150,Van bi mặt bích PN40,Van bi mặt bích API607 |

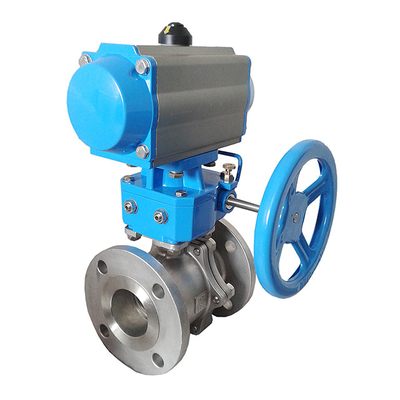

Van bi mặt bích đường ống khí nén với bánh răng giun
Thông số kỹ thuật
Tiêu chuẩn áp dụng:
- Thiết kế và Sản xuất: GB12237-89
- Kết nối: JB / T79
- Thử nghiệm chống cháy: API607 lần thứ 4 năm 1993
- Kiểm tra và Kiểm tra: GB / T13927-1992
Phạm vi kích thước:
- DN150 ~ DN300
Mức áp suất:
- GB PN16 PN25 PN40
Phạm vi nhiệt độ:
- -20 ° C ~ 185 ° C
Van bi khí nén đã được sử dụng rộng rãi cho hệ thống khai thác, tinh chế và vận chuyển dầu, khí và khoáng sản.Nó cũng có thể được sử dụng để sản xuất các sản phẩm hóa chất, y học;hệ thống sản xuất thủy điện, nhiệt điện và điện hạt nhân;hệ thống thoát nước, hệ thống sưởi ấm và hệ thống khí đốt trong các thành phố hoặc các ngành công nghiệp.Van bi, được sử dụng rộng rãi trong hệ thống tưới tiêu hay hệ thống sản xuất trong luyện kim, là một trong những sản phẩm máy móc quan trọng gắn liền với xây dựng, quốc phòng và đời sống hàng ngày.Trong đường ống, van bi đường ống khí nén có thể ngắt hoặc kết nối môi chất để môi chất có thể được vận chuyển đến điểm cụ thể như quy trình.
MỘT van bilà một dạng van một phần tư sử dụng một quả bóng rỗng, đục lỗ và xoay để điều khiển dòng chảy qua nó.Nó mở khi lỗ của quả bóng phù hợp với dòng chảy và đóng lại khi nó xoay 90 độ bởi tay cầm của van.Tay cầm nằm phẳng phù hợp với dòng chảy khi mở và vuông góc với nó khi đóng, giúp dễ dàng xác nhận trạng thái của van bằng mắt.
Đơn vị: mm | |||||||
Sức ép | Kích cỡ | L | φE | φB | φC | T | f |
PN25 | 15 | 130 | 95 | 65 | 45 | 16 | 2 |
20 | 150 | 105 | 75 | 58 | 18 | 2 | |
25 | 160 | 115 | 85 | 68 | 18 | 2 | |
32 | 180 | 140 | 100 | 78 | 18 | 2 | |
40 | 200 | 150 | 110 | 88 | 18 | 3 |
Đơn xin
Van bi nói chung là một van hai chiều dành cho các ứng dụng bật-tắt được sử dụng trong một số ngành công nghiệp khác nhau.Một số trong số này bao gồm nước, dầu, khí đốt, hóa chất, dược phẩm, khai thác mỏ.
Tại sao chọn van bi?
1. Hiệu suất chống tĩnh điện: một lò xo được bố trí giữa bi, thân van và thân van, và tĩnh điện được tạo ra bởi quá trình đóng cắt có thể được dẫn xuất.
2. Vì vật liệu như polytetrafluoroethylen có đặc tính tự bôi trơn tốt và tổn thất ma sát với thân hình cầu nhỏ, nên tuổi thọ của van bi khí nén lâu dài.
3. Lực cản chất lỏng thấp, và van bi khí nén là loại có sức cản chất lỏng nhỏ nhất trong các loại van.
4. Con dấu thân van là đáng tin cậy.Do thân van chỉ thực hiện chuyển động tương tự như chuyển động nâng nên phớt làm kín của thân van không dễ bị hỏng, và khả năng làm kín tăng khi áp suất của môi chất tăng lên.
Lựa chọn mô hình
Van bi nổi đầy đủ 2PC
Tiêu chuẩn | ANSI | GB | JIS | DIN |
Sức ép | 150LB / 300LB | PN16 / PN25 / PN40 | 10 nghìn / 20 nghìn | PN16 / PN25 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
Mô hình | 1) Mô hình nền tảng cao 2) Mô hình xử lý |
