| MOQ: | 1 miếng |
| giá bán: | Có thể đàm phán |
| bao bì tiêu chuẩn: | Vỏ Polywood phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 7-30 ngày |
| phương thức thanh toán: | L / C, T / T, Western Union |

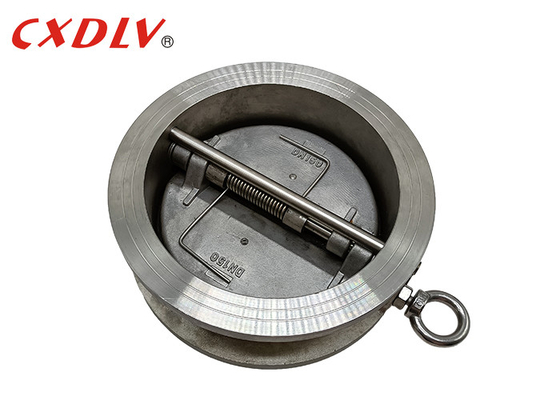

1.4308 Van một chiều Wafer Butterfly Dual Plate PN16
Bản vẽ kích thước
| DN | L | D | D2 | D3 |
| 50 | 43 | 107 | 52 | 72 |
| 65 | 46 | 127 | 66 | 88 |
| 80 | 64 | 142 | 79 | 103 |
Thông số kỹ thuật
Thiết kế Theo AP1594.API6D.JB / T8937
Mặt đối mặt theo API594.API6D.DIN3202.JB / T8937
Xếp hạng áp suất và nhiệt độ theoASME B16.34
Kiểm tra & kiểm tra Theo ANSI B 16,50.DIN2401.GB / T9124.JB / T74
Đăng kí
Van kiểm tra tấm kép, Wafer sử dụng các tấm hai lò xo được gắn trên một chốt bản lề trung tâm.Bên trong van có cấu tạo gồm hai lò xo hình bán nguyệt và một mặt đĩa, được cố định trên thân van bằng chốt, lò xo bị biến dạng đóng tấm van lại, đồng thời áp suất chất lỏng làm lò xo mở ra.Quá trình biến dạng diễn ra nhanh chóng, giúp bảo vệ đường ống khỏi tác hại của búa nước.
Tính năng
1. nhỏ gọn kiểu wafer, thiết kế một mảnh;
2.Center post hỗ trợ đầy đủ việc lắp ráp bên trong mà không cần chân cắm hoặc phích cắm bên ngoài;
3. khu vực dòng chảy tối đa làm giảm tổn thất áp suất;
4.Thiết kế hai tấm tạo ra sức mạnh tăng lên với thời gian mở và đóng cửa giảm;
5. Lò xo xoắn hỗ trợ đóng tấm van, ngăn chặn sự đảo ngược dòng chảy.Phản hồi van nhất quán đảm bảo chống lại sự va đập và búa nước
6. trục có tính năng chịu lực, chống ăn mòn;
7. Hỗ trợ trục đóng vai trò như điểm dừng để ngăn chặn sự di chuyển quá mức của các tấm van.Chúng chống ăn mòn với bề mặt ổ trục lớn và dễ dàng tháo lắp để lắp ráp, bảo trì hoặc thay đổi bên trong.
8. Vòng đệm làm giảm ma sát và mài mòn của bản lề tấm van.
Giao hàng trọn gói
Chi tiết đóng gói: Chúng tôi lựa chọn các trường hợp gỗ phù hợp theo các van khác nhau và bố trí công nhân lành nghề để đóng gói trong trường hợp bầm dập.Người giao nhận hợp tác lâu dài sẽ đặt chỗ, thông quan và vận chuyển cho chúng tôi mà không bị chậm trễ.Có ba cách để vận chuyển là đường biển, đường hàng không và đường tàu hỏa.Chúng tôi sẽ sắp xếp vận chuyển theo nhu cầu của khách hàng.
Chi tiết giao hàng: theo đơn đặt hàng, 7 ~ 60 ngày
Câu hỏi thường gặp
Q: Bạn có phải là công ty thương mại hoặc nhà sản xuất?
A: Chúng tôi là một nhà sản xuất trong hơn 16 năm.
Hỏi: Thời gian giao hàng của bạn là bao lâu?
A: Theo đơn đặt hàng, 7 ~ 60 ngày.
Q: Bạn có cung cấp mẫu không?nó là miễn phí hay bổ sung?
A: Có, chúng tôi có thể cung cấp mẫu miễn phí nhưng không phải trả chi phí vận chuyển.
Q: Điều khoản thanh toán của bạn là gì?
A: Thanh toán <= 1000USD, trả trước 100%.Thanh toán> = 1000USD, 30% T / T trước, cân bằng trước khi chuyển hàng.
