Thông tin chi tiết sản phẩm:
Thanh toán:
|
Vật liệu cơ thể: | CF8, CF8M, WCB, CF3, CF3M | Vật liệu bóng: | CF8, CF8M |
---|---|---|---|
Chất liệu ghế: | PTFE | Mô hình cổng: | L-Port |
Tiêu chuẩn: | GB / ANSI / JIS | Mô hình không: | Q44F-16P |
Điểm nổi bật: | Van bi mặt bích ANSI,Van bi thép không gỉ ANSI,Van bi thép không gỉ DN40 |

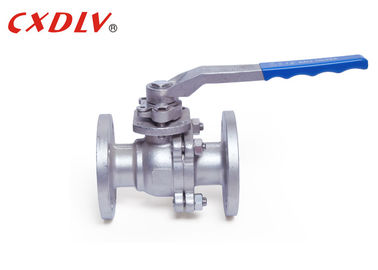

Van bi mặt bích bằng thép không gỉ PN16 DN40 CF8
Thông số kỹ thuật
Đúc van bi nổi
Tiêu chuẩn áp dụng:
- Thiết kế và Sản xuất: GB12237-89
- Kết nối: JB / T79
- Kiểm tra chống cháy: API607 lần thứ 4 năm 1993
- Kiểm tra và Kiểm tra: GB / T13927-1992
Phạm vi kích thước:
- DN15 ~ DN200
Mức áp suất:
- PN16 PN25 PN40
Phạm vi nhiệt độ:
- -20 ° C ~ 185 ° C
1. Sức cản của chất lỏng nhỏ, và hệ số trở lực của nó bằng hệ số cản của đoạn ống có cùng chiều dài.
2. Cấu trúc đơn giản, khối lượng nhỏ, trọng lượng nhẹ.
3. chặt chẽ và đáng tin cậy, vật liệu bề mặt làm kín của van bi được sử dụng rộng rãi bằng nhựa, niêm phong tốt, và đã được sử dụng rộng rãi trong hệ thống chân không.
4. Dễ dàng vận hành, đóng mở nhanh chóng, từ mở hoàn toàn đến đóng hoàn toàn miễn là xoay 90 °, thuận tiện cho việc điều khiển từ xa.
5. Bảo trì thuận tiện, cấu trúc van bi đơn giản, vòng đệm nói chung hoạt động, tháo rời và thay thế thuận tiện hơn.
6. Khi mở hoàn toàn hoặc đóng hoàn toàn, bề mặt niêm phong của quả bóng và ghế được cách ly với môi chất.Khi môi chất đi qua sẽ không gây xói mòn bề mặt làm kín của van.
7. Phạm vi ứng dụng rộng rãi, từ đường kính nhỏ đến vài mm, đến vài mét, từ chân không cao đến áp suất cao đều có thể được áp dụng.
Van bi đã được sử dụng rộng rãi trong dầu khí, công nghiệp hóa chất, sản xuất điện, sản xuất giấy, năng lượng nguyên tử, hàng không, tên lửa và các bộ phận khác, cũng như cuộc sống hàng ngày của Nhân dân.
Sức ép | Kích thước | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 |
Đăng kí
Van được sử dụng chủ yếu trong cấp thoát nước tuần hoàn công nghiệp, cấp thoát nước đô thị, các tòa nhà cao tầng, khách sạn đầu ra của máy bơm có điều áp, dùng để cắt nước và loại bỏ búa nước, đảm bảo vận hành an toàn của mạng lưới đường ống.Được thiết kế để đáp ứng đầy đủ các yêu cầu về môi trường, không rung, không ồn, vận hành êm ái, đảm bảo rằng khách sạn, khu dân cư yên tĩnh và có chức năng tiết kiệm điện.
Tại sao chọn chúng tôi?
1. Sức cản chất lỏng thấp, và hệ số trở lực bằng chiều dài đường ống.
2. Cấu trúc đơn giản, kích thước nhỏ và trọng lượng nhẹ.
3. Nó nhỏ gọn và đáng tin cậy, và có đặc tính niêm phong tốt.Nó cũng đã được sử dụng rộng rãi trong các hệ thống chân không.
4. Vận hành thuận tiện, đóng mở nhanh chóng, xoay 90 ° từ mở hoàn toàn đến đóng hoàn toàn, thuận tiện cho việc điều khiển đường dài.
5. Việc bảo trì thuận tiện, van bi có cấu tạo đơn giản và vòng đệm nói chung có thể di chuyển được, việc tháo rời và thay thế tương đối thuận tiện.
6. Khi mở hoàn toàn hoặc đóng hoàn toàn, bề mặt làm kín của bi và bệ van được cách ly với môi chất, môi chất không gây xói mòn bề mặt làm kín của van.
7. Có thể áp dụng nhiều loại ứng dụng, từ nhỏ đến vài mm, đến vài mét, từ chân không cao đến áp suất cao.
