Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tiêu chuẩn: | JIS | Vật liệu cơ thể: | CF8M |
|---|---|---|---|
| Sức ép: | 10k | Kích thước: | DN15 ~ DN200 |
| Kết cấu: | Phân chia cơ thể | Sự liên quan: | Mặt bích |
| Vừa phải: | Dầu khí | ||
| Điểm nổi bật: | Van bi nổi JIS,Van bi nổi CF8M,Van bi mặt bích CF8M |
||

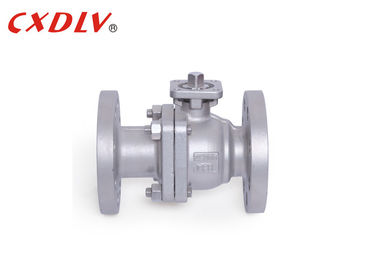

Van bi nổi mặt bích tiêu chuẩn JIS bằng thép không gỉ
Van bingắt dòng nước bằng cách sử dụng một quả bóng, bên trong van.Khi ở vị trí "bật", lỗ mở phù hợp với đường ống, cho phép nước chảy tự do.Khi ở vị trí "tắt", lỗ mở vuông góc với dòng nước, làm ngừng dòng chảy hoàn toàn.Trong van bi, dòng chảy được điều khiển bằng một đòn bẩy.Đặt cần gạt vuông góc với đường ống để nước chảy qua.Di chuyển nó một góc 90 độ thì dòng chảy sẽ dừng lại.
Thông số kỹ thuật
| tên sản phẩm | Van bi thép không gỉ đôi mặt bích chất lượng cao DN40 |
| Số mô hình | Van bi 2PC đầu bích |
| Sức ép | Lớp 150 / Lớp 300 / JIS 10K / JIS 20K |
| Phạm vi kích thước | 1/2 "đến 8" |
| Loại cảng | Đầy đủ cổng |
| Độ dày của tường | ASME B16.34 |
| Mặt đối mặt | ANSI B16.10 / JIS B2002 |
| Mặt bích cuối | ANSI B16.5 / JIS B2220 |
| Vật chất | CF8, CF8M, WCB, Gang |
| Loại hình | Van bi mặt bích Moungting Pad |
| Nhiệt độ | Tối đa400 ° F |
| Ghế | PTFE / RPTFE |
| Phương tiện truyền thông | Nước / Dầu / Khí |
| Sự liên quan | Kết thúc mặt bích |
| Xử lý tay áo | Theo yêu cầu của khách hàng |
| Đặc trưng |
1. ĐÚC ĐẦU TƯ / ĐÚC CÁT 2. Đế gắn thiết bị truyền động 3. Quả bóng nổi 4. Hệ thống bằng chứng thổi ra 5. Tùy chọn hoạt động bánh răng 6. Sản phẩm OEM / ODM |
| Kiểm tra chất lượng | Chứng chỉ Mill 3.1 và / hoặc chứng chỉ khác theo yêu cầu của bạn |
| Kiểm tra áp lực | API 598 |
| Chứng nhận | ISO, CE, CRN, AD2000, API 607 Phiên bản thứ 5, NACE MR-0175 |
| Thời gian dẫn đầu | Dựa trên số lượng, đặt hàng mẫu có sẵn |
| Điều kiện | EX-WORK, FOB, CIF, C&F |
| Thanh toán | T / T, LC Trước khi giao hàng cho đơn đặt hàng đầu tiên. |
| Đơn vị: mm | |||||||
| Sức ép | Kích thước | L | φE | φB | φC | T | f |
| 10 nghìn | 15 | 108 | 95 | 70 | 52 | 12 | 1 |
| 20 | 117 | 100 | 75 | 58 | 14 | 1 | |
| 25 | 127 | 125 | 90 | 70 | 14 | 1 | |
| 32 | 140 | 135 | 100 | 80 | 16 | 2 | |
| 40 | 165 | 140 | 105 | 85 | 16 | 2 | |
| 50 | 178 | 155 | 120 | 100 | 16 | 2 | |
| 65 | 190 | 175 | 140 | 120 | 18 | 2 | |
| 80 | 203 | 185 | 150 | 130 | 18 | 2 | |
| 100 | 229 | 210 | 175 | 155 | 18 | 2 | |
| 125 | 356 | 250 | 210 | 185 | 20 | 2 | |
| 150 | 394 | 280 | 240 | 215 | 22 | 2 | |
| 200 | 457 | 330 | 290 | 265 | 22 | 2 | |
Đăng kí
Van bi được sử dụng để kiểm soát lưu lượng và áp suất và tắt cho chất lỏng ăn mòn, bùn, chất lỏng thông thường và khí.
Chúng được sử dụng trong ngành công nghiệp dầu mỏ và khí đốt tự nhiên, nhưng cũng có chỗ đứng trong nhiều lĩnh vực sản xuất, kho chứa hóa chất, và thậm chí cả mục đích sử dụng trong dân dụng.
Thuận lợi
1. Trọng lượng nhẹ, giảm rung động trên đường ống
2. Đóng nhanh và dễ dàng, vị trí cần gạt cho biết van đang mở hay đóng
3. Dễ dàng lắp đặt: với các khớp nối bằng mặt bích
4. Dễ dàng bảo trì và sửa chữa: có thể tháo rời khỏi đường ống mà không cần tháo các mặt bích đang gắn chặt
5. Hoạt động đáng tin cậy và không gặp sự cố ở mọi vị trí và chỉ mất một chút lưu lượng
Lựa chọn mô hình
Van bi nổi đầy đủ 2PC
| Tiêu chuẩn | ANSI | GB | JIS | DIN |
| Sức ép | 150LB / 300LB | PN16 / PN25 / PN40 | 10 nghìn / 20 nghìn | PN16 / PN25 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Người mẫu | 1) Mô hình nền tảng cao 2) Mô hình xử lý | |||
