| MOQ: | 1 CÁI |
| giá bán: | Có thể đàm phán |
| bao bì tiêu chuẩn: | Vỏ ván ép phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
| phương thức thanh toán: | T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram |
| khả năng cung cấp: | 500 chiếc / thứ hai |

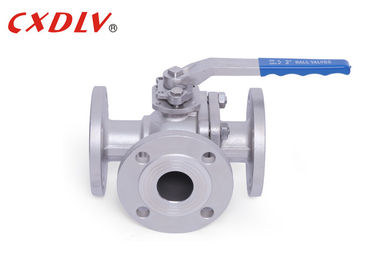

Loại 150 Đúc 316 Van bi đầy đủ bằng thép không gỉ có mặt bích
Thuận lợi:
1. Nhà máy OEM: Nhà sản xuất chuyên nghiệp, khách hàng từ toàn thế giới.
2. Chất lượng cao, giá cả cạnh tranh: Tùy chỉnh được chấp nhận.
3. Dịch vụ hoàn chỉnh: Tuổi thọ lâu dài, Giao hàng nhanh, Dịch vụ đa ngôn ngữ.
4. Chứng chỉ: ISO9001, CE, NSF, TS, WRAS.
5. MOQ thấp: Sẵn sàng cung cấp mẫu và sản xuất một số đơn đặt hàng nhỏ.
Tính năng sản phẩm
Van bi Wafer 1PC
Tiêu chuẩn áp dụng:
- Thiết kế và Sản xuất: GB / T12237 / 1989
- Kết nối: JB / T79
- Thử nghiệm chống cháy: GB / T13927 - 1992
Phạm vi kích thước:
- DN15 ~ DN200
Áp suất định mức:
- 1,6 ~ 4,0 MPa
Phạm vi nhiệt độ:
- - 20 ° C ~ 350 ° C
| Đường kính danh nghĩa | DN15-DN300 | Thân van | Gang thép |
| Áp suất định mức | PN10 / PN16 |
Đĩa van |
Gang hoặc gang dẻo hoặc thép không gỉ |
| Nhiệt độ hoạt động | -40 ° C ~ 225 ° C | ||
| Tiêu chuẩn mặt bích | GOST12820-80 | Vật liệu con dấu | THAU |
| Điều trị Suface | Màu sắc tự nhiên |
thân van |
Thép không gỉ / thép cacbon |
| Đăng kí | Nước di động, dịch vụ phân phối nước & đường cấp nước, hệ thống xử lý nước thải, thủy lợi, hệ thống ống phòng cháy chữa cháy, v.v. |
So với van bi thông thường,Van bi Wafer Q71Fcó ưu điểm là chiều dài kết cấu ngắn, trọng lượng nhẹ, lắp đặt thuận tiện.Chân van sử dụng cấu trúc làm kín mềm, đáng tin cậy trong việc làm kín và dễ dàng đóng mở.Nó được trang bị cấu trúc chịu lửa đáng tin cậy và có khả năng bịt kín tốt trong trường hợp hỏa hoạn.
| Kích thước | φd | φR | φC | φD | R | T | L | |
| 15 | 1/2 " | 15 | 45 | 65 | 95 | 2 | 14 | 35 |
| 20 | 3/4 " | 20 | 55 | 75 | 105 | 2 | 14 | 38 |
| 25 | 1 " | 25 | 65 | 85 | 115 | 2 | 14 | 42 |
| 32 | 1 1/4 " | 32 | 78 | 100 | 135 | 2 | 16 | 50 |
| 40 | 1 1/2 " | 38 | 85 | 110 | 145 | 3 | 16 | 62 |
| 50 | 2 " | 50 | 100 | 125 | 160 | 3 | 16 | 72 |
| 65 | 2 1/2 " | 63,5 | 120 | 145 | 180 | 3 | 18 | 95 |
| 80 | 3 " | 76 | 135 | 160 | 195 | 3 | 20 | 118 |
| 100 | 4" | 95 | 155 | 180 | 215 | 3 | 20 | 140 |
| 125 | ] 5 " | 118 | 185 | 210 | 245 | 3 | 22 | 195 |
| 150 | 6 " | 142 | 210 | 240 | 280 | 3 | 24 | 225 |
Đăng kí
Van bi phù hợp với PN1.0 ～ 2.5MPa, nhiệt độ làm việc 29 ～ 180 ° C (ghế được gia cố bằng PTFE) hoặc 29 ～ 300 ° C (ghế là PPL) trên các đường ống khác nhau, nó được sử dụng để cắt hoặc kết nối phương tiện trong đường ống.Các vật liệu khác nhau có thể được sử dụng cho nước, hơi nước, dầu, axit nitric, axit axetic, môi trường oxy hóa, urê và các phương tiện khác.
Sức mạnh
1. Thiết kế độc đáo của van lệch tâm giúp truyền lực không ma sát giữa các bề mặt làm kín, giúp kéo dài tuổi thọ của van.
2. Ghế đàn hồi sinh ra bởi mômen.
3. Thiết kế hình nêm khéo léo giúp van có chức năng làm kín tự động chặt chẽ và chặt chẽ hơn, với khả năng bù trừ và không rò rỉ giữa các bề mặt làm kín.
4. Kích thước nhỏ, trọng lượng nhẹ, trọng lượng nhẹ và dễ cài đặt.
5. Các thiết bị điện và khí nén có thể được cấu hình theo yêu cầu của người sử dụng để đáp ứng nhu cầu điều khiển từ xa và điều khiển chương trình.
6. Vật liệu ghế thay thế có thể được áp dụng cho nhiều loại phương tiện khác nhau.
Lựa chọn mô hình
Van bi wafer
| Mô hình không | Áp lực công việc / Mpa |
Nhiệt độ áp dụng / ℃ |
Phương tiện áp dụng |
| Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2,5 | Nitrose | |
| Q71F-16Ti | 1,6 | Môi trường ăn mòn oxy hóa | |
| Q71F-25Ti | 2,5 | Môi trường ăn mòn oxy hóa |
