| MOQ: | 1 cái |
| giá bán: | Có thể đàm phán |
| bao bì tiêu chuẩn: | Vỏ ván ép phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5~25 ngày làm việc |
| phương thức thanh toán: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| khả năng cung cấp: | 500 chiếc / Thứ |

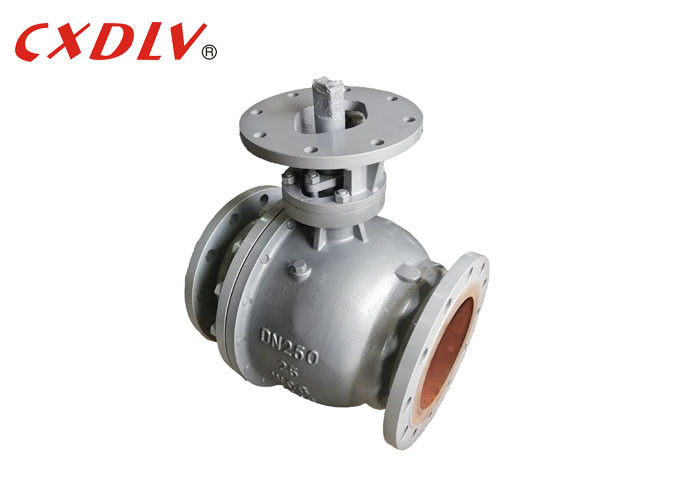

Trunnion gắn van bi bằng thép carbon với hoạt động bánh răng
Van bi của sê-ri này có quả bóng cố định, dưới bất kỳ áp suất nào, quả bóng sẽ không di chuyển Dưới áp lực của lò xo và môi trường, đẩy đế van để đạt được độ kín tốt, vì vậy đế van sẽ không chịu quá nhiều áp lực, ít bị biến dạng , mô-men xoắn hoạt động nhỏ và tuổi thọ dài.Tuổi thọ của nó gấp 2 ~ 3 lần so với van bi loại O thông thường, đặc biệt áp dụng cho áp suất cao và đường kính lớn
thông số kỹ thuật
Tổng quan
Van bi trục là một dạng van một phần tư vòng sử dụng một quả bóng rỗng, đục lỗ và cố định/được hỗ trợ để kiểm soát dòng chảy qua nó.
Van được gắn trên trục có nghĩa là viên bi bị hạn chế bởi các ổ trục và chỉ được phép quay, phần lớn tải trọng thủy lực được hỗ trợ bởi các ràng buộc của Hệ thống, dẫn đến áp suất ổ trục thấp và trục không bị mỏi.Áp suất dòng đẩy ghế ngược dòng vào quả bóng đứng yên sao cho áp suất dòng buộc ghế ngược dòng lên quả bóng để làm cho nó bịt kín.
Neo cơ học của quả bóng hấp thụ lực đẩy từ áp suất đường dây, ngăn chặn ma sát quá mức giữa quả bóng và ghế, do đó, ngay cả ở áp suất làm việc định mức tối đa, mô-men xoắn vận hành vẫn ở mức thấp.Điều này đặc biệt thuận lợi khi van bi được kích hoạt vì nó làm giảm kích thước của thiết bị truyền động và do đó giảm chi phí tổng thể của gói kích hoạt van.
Lợi thế
Thiết kế bóng trunnion là mô-men xoắn vận hành thấp hơn, dễ vận hành, giảm thiểu độ mài mòn của ghế (Cách ly thân/bóng ngăn tải bên và mài mòn của ghế phía dưới giúp cải thiện hiệu suất và tuổi thọ), hiệu suất bịt kín vượt trội ở cả áp suất cao và áp suất thấp (cơ chế lò xo riêng biệt và áp suất dòng ngược dòng được sử dụng làm chất bịt kín chống lại quả bóng cố định cho các ứng dụng áp suất thấp và áp suất cao m).
Trục có sẵn cho tất cả các kích cỡ và cho tất cả các loại áp suất nhưng chúng không phù hợp cho mục đích tiết lưu.
Ứng dụng
Van bi trunnion được sử dụng để cắt hoặc kết nối môi trường trong các đường ống khác nhau của class150-class2500 và pn16-pn320.Nó có thể phù hợp với nhiều phương tiện khác nhau như nước, hơi nước, dầu, khí hóa lỏng, khí tự nhiên, khí than, axit nitric, axit axetic, phương tiện oxy hóa, urê, v.v. Nó được sử dụng rộng rãi trong các ngành công nghiệp như công nghiệp hóa chất, dầu khí, khí đốt tự nhiên, luyện kim, v.v. Các chế độ lái của van bi trunnion bao gồm lái bánh răng sâu và bánh răng sâu, lái bằng tay, lái bằng khí nén và lái bằng điện.Các van bi trunnion thường sử dụng kết nối mặt bích và kết nối hàn đối đầu cũng được sử dụng.Ghế có thể là ghế đệm mềm hoặc ghế đệm cứng bằng kim loại.
Câu hỏi thường gặp
Hỏi: Bạn là công ty thương mại hay nhà sản xuất?
A: Chúng tôi là một nhà máy.
Hỏi: Thời gian giao hàng của bạn là bao lâu?
A: Theo đơn đặt hàng, 7 ~ 60 ngày.
Hỏi: Bạn có cung cấp mẫu không?là nó miễn phí hoặc thêm?
Trả lời: Có, chúng tôi có thể cung cấp mẫu miễn phí nhưng không trả chi phí vận chuyển hàng hóa.
Q: Điều khoản thanh toán của bạn là gì?
Trả lời: Thanh toán <= 1000USD, trả trước 100%.Thanh toán> = 1000USD, trả trước 30% T / T, số dư trước khi giao hàng.
|
|
