Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Điểm nổi bật: | Van bi mặt bích DN50,Van bi nền cao mặt bích,Van bi khí Ý mặt bích |
||
|---|---|---|---|

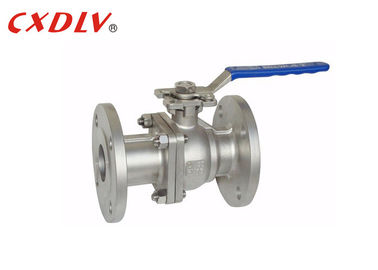

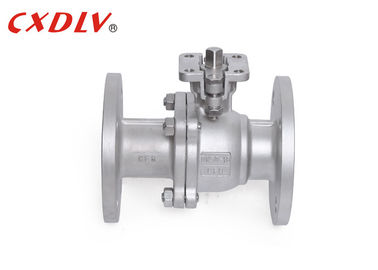

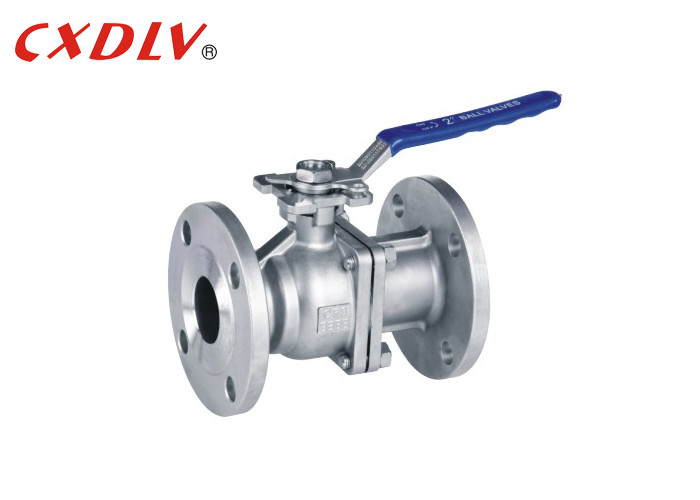

Van bi
Tiêu chuẩn áp dụng:
- Thiết kế và Sản xuất: GB12237-89
- Kết nối:JB/T79
- Thử nghiệm chống cháy: API607 lần thứ 4 năm 1993
- Kiểm tra và Kiểm tra: GB/T13927-1992
Phạm vi kích thước:
-DN15~DN200
Mức áp suất:
-GB PN16 PN25 PN40
Phạm vi nhiệt độ:
- -20°C~185°C
Van bi, bộ phận đóng mở (quả cầu) được dẫn động bởi thân van và quay quanh trục của van bi.Nó cũng có thể được sử dụng để điều chỉnh và kiểm soát chất lỏng.Van bi chữ V kín cứng có lực cắt mạnh giữa lõi hình chữ V và đế kim loại của hợp kim cacbua hàn cứng.Nó đặc biệt thích hợp cho các hạt vi rắn, chứa chất xơ.V.v. Van bi nhiều chiều không chỉ có thể điều khiển linh hoạt sự hợp lưu, chia tách và chuyển đổi hướng dòng chảy của môi trường mà còn có thể đóng bất kỳ kênh nào và kết nối hai kênh còn lại.
| PN(Mpa) | DN | l | φE | φB | φC | t | f | N-φh | h | H1 | W | m | P | A1 | A2 | B1 | B2 |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Liên hệ với chúng tôi một cách tự do | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 |
|||||||||||||||||
Ứng dụng
Van bi chủ yếu được sử dụng trong đường ống để cắt, phân phối và thay đổi hướng dòng chảy của môi trường.
Lợi thế
1. Ổ trục đẩy làm giảm mô-men xoắn ma sát của thân van, giúp thân van trơn tru và linh hoạt khi vận hành lâu dài.
2. Chức năng chống tĩnh điện: một lò xo được bố trí giữa quả cầu, thân van và thân van, có thể lấy được tĩnh điện sinh ra trong quá trình chuyển mạch.
3. Do vật liệu như polytetrafluoroetylen có đặc tính tự bôi trơn tốt và tổn thất ma sát với quả cầu nhỏ nên tuổi thọ của van bi khí nén lâu dài.
Lựa chọn mô hình
Van bi nổi 2 cổng đầy đủ
| Tiêu chuẩn | ANSI | GB | JIS | DIN |
| Áp lực | 150LB/300LB | PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| vật chất | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Người mẫu | 1) Mô hình nền tảng cao 2) Mô hình tay cầm | |||
