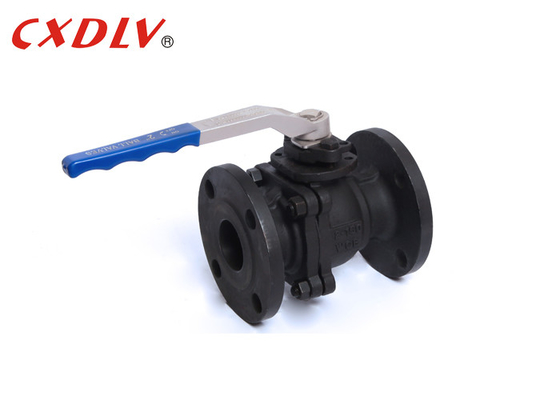

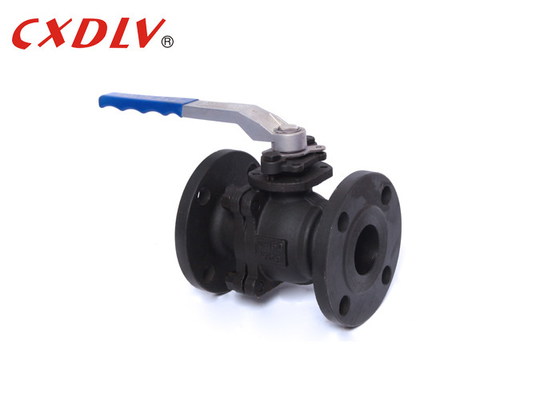

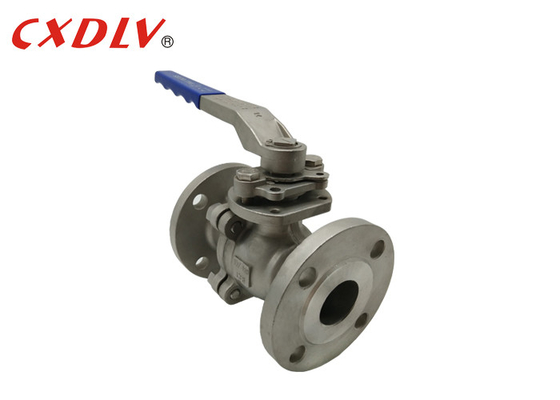

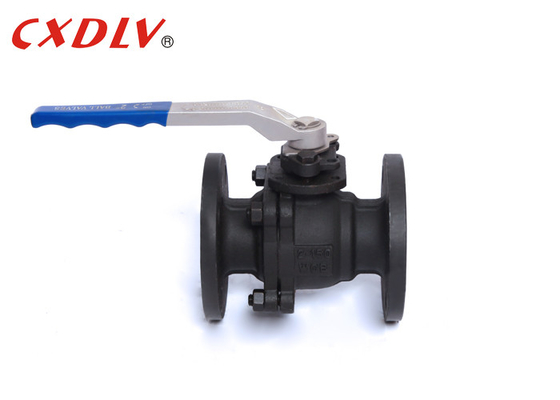

DIN PN16 Van bi mặt bích WCB Thép không gỉ 2PC
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | CXDLV |
| Chứng nhận: | CE&ISO |
| Số mô hình: | Q41F |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Vỏ ván ép phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5~25 ngày làm việc |
| Điều khoản thanh toán: | T/T, Western Union, L/C, D/A, D/P, MoneyGram, PayPal |
| Khả năng cung cấp: | 500 chiếc / Thứ |
|
Thông tin chi tiết |
|||
| Giấy chứng nhậnISO9001:2008 CE: | ISO9001:2008 CE | Tiêu chuẩn: | ANSI, ASME, API, DIN, JIS, BS, GB |
|---|---|---|---|
| Sự liên quan: | mặt bích | KÍCH CỠ: | DN15~DN200 |
| Trung bình: | nước dầu khí | ||
| Làm nổi bật: | Van bi mặt bích WCB,Van bi mặt bích DIN PN16,Van bi không mặt bích 2PC |
||
Mô tả sản phẩm
Van bi mặt bích WCB bằng thép không gỉ PN16 2PC
thông số kỹ thuật
Van bi nền cao
Tiêu chuẩn áp dụng:
- Thiết kế và Sản xuất: GB12237-89
- Kết nối:JB/T79
- Thử nghiệm chống cháy: API607 lần thứ 4 năm 1993
- Kiểm tra và Kiểm tra: GB/T13927-1992
Phạm vi kích thước:
-DN15~DN200
Mức áp suất:
-GB PN16 PN25 PN40
Phạm vi nhiệt độ:
- -20°C~185°C
Van bi, bộ phận đóng mở (quả cầu) được dẫn động bởi thân van và quay quanh trục của van bi.Nó cũng có thể được sử dụng để điều chỉnh và kiểm soát chất lỏng.Van bi đa chiều không chỉ có thể điều khiển linh hoạt quá trình hợp lưu, tách và chuyển hướng dòng chảy của môi trường mà còn có thể đóng bất kỳ kênh nào và kết nối hai kênh còn lại.
| PN(Mpa) | DN | l | φE | φB | φC | t | f | N-φh | h | H1 | W | m | P | A1 | A2 | B1 | B2 |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Liên hệ với chúng tôi một cách tự do | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 | |||||||||||||||||
Ứng dụng
Van bi được sử dụng rộng rãi trong lọc dầu, đường ống dẫn đường dài, hóa chất, giấy, dược phẩm, thủy lợi, điện, đô thị, thép và các ngành công nghiệp khác.
Lợi thế
1. Khả năng chống chất lỏng nhỏ: van bi khí nén có khả năng chống chất lỏng nhỏ nhất trong tất cả các loại van, ngay cả van bi khí nén có đường kính giảm, khả năng chống chất lỏng của nó cũng khá nhỏ.
2. Phốt thân van đáng tin cậy: Vì trục van chỉ quay chứ không di chuyển lên xuống nên phốt đóng gói của trục van không dễ bị phá vỡ và khả năng bịt kín tăng lên khi áp suất trung bình tăng.
3. Hiệu suất bịt kín của đế van tốt: vòng đệm làm bằng vật liệu đàn hồi như PTFE rất dễ bịt kín và khả năng bịt kín của van bi khí nén tăng lên khi áp suất trung bình tăng.
Lựa chọn mô hình
Van bi cao áp
| Tiêu chuẩn | ANSI | GB | JIS | DIN |
| Áp lực | 150LB/300LB | PN16/PN25 | 10K/20K | PN16/PN25/PN40 |
| vật chất | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Người mẫu | 1) Mô hình nền tảng cao 2) Mô hình tay cầm | |||
